📌 چکیده نکات کلیدی بخش 7-5 سازه نگهبان
مبحث 7 مقررات ملی ساختمان (ژئوتکنیک و مهندسی پی) بخش 7-5 سازه نگهبان
✅ طراحی و اجرای سازه نگهبان از چالش‌برانگیزترین مباحث مقررات ملی ساختمان و از موضوعات بسیار مهم در آزمون نظام مهندسی است.
📐 درک تفاوت بین دو نوع اصلی دیوارها، پایه اساسی طراحی محسوب می‌شود:
- 🧱 دیوارهای صُلب: مانند دیوارهای حائل وزنی، با حرکت کمتر از ۰.۵ میلی‌متر برای ایجاد فشار سکون.
- 🪛 دیوارهای انعطاف‌پذیر: مانند سپرهای فلزی که تحت فشار خاک تغییرشکل می‌دهند.
🔎 از نکات کلیدی که داوطلبان آمادگی آزمون نظام مهندسی باید به خاطر بسپارند:
- ✅ حداقل ضریب اطمینان در روش تنش مجاز برای دیوارهای صُلب:
- ۱.۵ در برش
- ۲.۰ در خمش
- ⚠️ در شرایط زلزله، این مقادیر تا ۲۵٪ قابل کاهش هستند.
- 📏 نقطه اثر فشار دینامیکی خاک در زلزله، بین ۰.۴۵H تا ۰.۶H از پای دیوار قرار دارد.
📌 توصیه کاربردی برای طراحی موفق:
- 📐 حداقل طول آزاد مهاری‌ها: ۵ متر
- 💪 بار آزمایش عملکرد برای مهاری‌های دائم: ۱۵۰٪ بار طراحی
- ⚠️ از اشتباهات رایج: عدم توجه به زهکشی مناسب پشت دیوار که منجر به افزایش فشار هیدرواستاتیک و ترک‌خوردگی می‌شود.
- 🌱 بهترین خاک برای خاکریزی پشت دیوار: شن و ماسه‌های دانه‌درشت (GW, GP, SW, SP) با زهکشی عالی.
📖 برای تسلط کامل بر:
- 🔹 تحلیل‌های پیچیده‌ای مانند روش بلوک لغزان نیومارک یا مدل‌سازی عددی
- 🔹 آشنایی با انواع سیستم‌های مهاری
- 🔹 الزامات مربوط به حفاظت ضدخوردگی
مطالعه ادامه پرسش و پاسخ‌های تخصصی زیر به تمامی داوطلبان پرانگیزه توصیه می‌شود. ✅
📖 این مرور کوتاه نشان‌دهنده عمق و جزئیات مهمی است که برای موفقیت در آزمون نظام مهندسی باید به آن مسلط بود.
📖 برای مطالعه دقیق‌تر این موارد و مشاهده مثال‌های کاربردی، ادامه مطلب را از دست ندهید.
🚀 آماده‌اید مبحث 6 و سایر کتاب های مقررات ملی ساختمان را کامل مسلط شوید؟
✅ با پکیج شتاب‌دهنده مهندس برتر، به بانک جامع سوالات طبقه‌بندی شده، پاسخ‌های تشریحی و نکات طلایی در بستر اپلیکیشن موبایل و کامپیوتر دسترسی پیدا کنید و با اعتماد به نفس کامل در آزمون حاضر شوید!
📥 👉 دریافت پکیج از mohandesbartar.ir
💡 ویژگی‌های کلیدی پکیج:
- 📝 بانک جامع سوالات طبقه‌بندی شده
- 📖 پاسخ‌های تشریحی و نکات کلیدی
- 🎯 مرور هدفمند و تسلط کامل بر مبحث 7 و سایر منابع آزمون نظام مهندسی
- ⏱️ صرفه‌جویی در زمان و آماده‌سازی سریع برای آزمون
نمونه فلش کارت های این بخش که در بستر اپلیکیشن موبایلی و کامپیوتر در اختیار شما قرار می گیرد:
مبحث 7 مقررات ملی ساختمان (ژئوتکنیک و مهندسی پی) بخش 7-5 سازه نگهبان
🔍 سؤال: سازه‌های نگهبان صُلب و انعطاف‌پذیر را از نظر رفتار تحت فشار جانبی خاک مقایسه کنید.

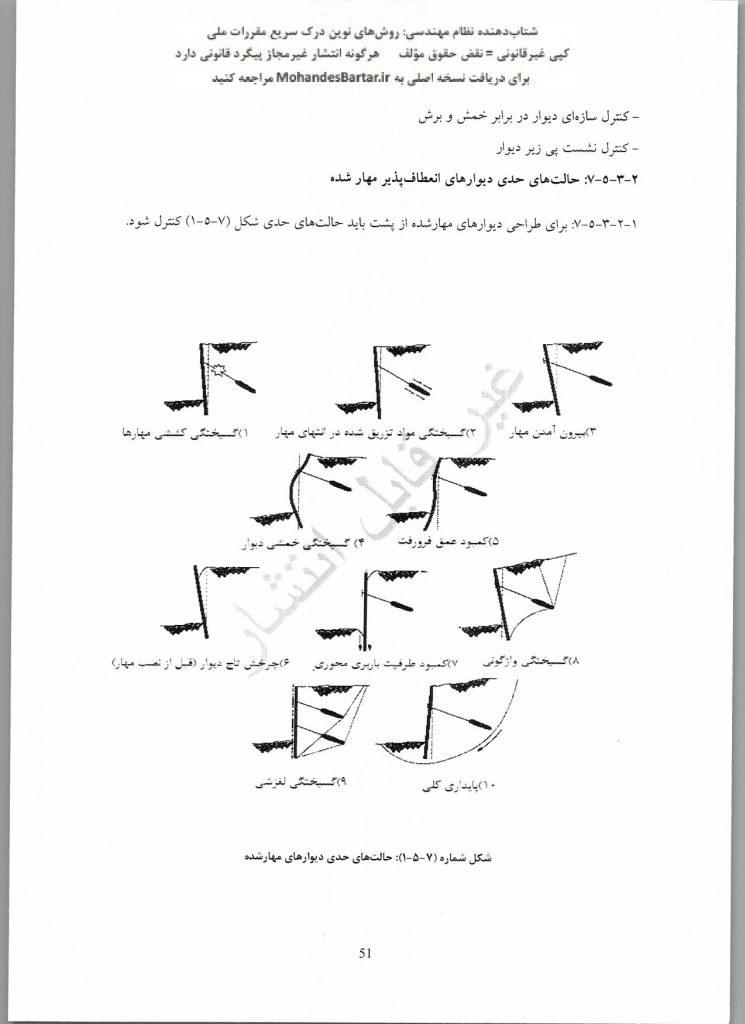

✅ بر اساس بند ۲-۵-۷، صفحه ۵۱:
• صُلب: حرکت صلب (جابجایی یا چرخش بدون تغییرشکل) ➖ مثال: دیوار حائل وزنی
• انعطاف‌پذیر: تغییرشکل تحت فشار خاک ➖ مثال: سپری فلزی
📝 توضیح مهندس برتر: دیوار بتن مسلح درجا صُلب، ولی دیوار نیلینگ‌شده انعطاف‌پذیر محسوب می‌شود.
🔍 سؤال: شرط ایجاد فشار خاک در حالت سکون چیست؟
✅ بر اساس بند ۱-۲-۵-۵-۷، صفحه ۵۶:
حرکت جانبی دیوار باید کمتر یا مساوی ۵×۱۰⁻⁵ × ارتفاع دیوار باشد.
📌 (مثلاً برای دیوار ۱۰ متری: ۰٫۵ میلی‌متر)
📝 توضیح مهندس برتر: این حالت در دیوارهای زیرزمین متصل به سقف رخ می‌دهد (مطابق بند ۵-۵-۲-۵-۵-۷، صفحه ۵۸).
🔍 سؤال: نقطه اثر فشار دینامیکی خاک در زلزله کجاست؟
✅ بر اساس بند ۱-۴-۲-۵-۵-۷، صفحه ۵۷:
بین ۰٫۴۵H تا ۰٫۶H از پای دیوار (هر چه دیوار منعطف‌تر، مقدار بالاتر).
📝 توضیح مهندس برتر: در دیوارهای لرزه‌ای با ارتفاع H=۱۰ متر، نیرو در ارتفاع ۴٫۵ تا ۶ متر متمرکز می‌شود.
🔍 سؤال: حداقل ضریب اطمینان مجاز برای دیوارهای صُلب در روش تنش مجاز چقدر است؟
✅ بر اساس بند ۱-۱-۷-۵-۷، صفحه ۵۳ و جدول ۳-۵-۷:
• ۱٫۵ برای مقاومت برشی
• ۲٫۰ برای مقاومت خمشی
📝 توضیح مهندس برتر: در زلزله این مقادیر تا ۲۵٪ کاهش می‌یابند.
🔍 سؤال: دو روش تحلیل تغییرشکل دیوارها در زلزله را نام ببرید.
✅ بر اساس بند ۴-۱-۷-۵-۷، صفحه ۶۳:
۱️⃣ بلوک لغزان نیومارک
۲️⃣ مدل‌سازی عددی (مانند المان محدود)
📝 توضیح مهندس برتر: مثال: تحلیل پایداری سد خاکی با بلوک لغزان.
🔍 سؤال: حداقل طول آزاد مهاری‌ها چقدر است؟
✅ بر اساس بند ۲-۲-۵-۸-۵-۷، صفحه ۶۶:
🔸 ۵ متر (کمتر از این مقدار مجاز نیست).
📝 توضیح مهندس برتر: این شرط برای جلوگیری از گسیختگی زودرس خاک اطراف است.
🔍 سؤال: بار آزمایش عملکرد مهاری‌های دائم چقدر است؟
✅ بر اساس بند ۱-۳-۸-۵-۷، صفحه ۶۷ و جدول ۹-۵-۷:
• ۱۵۰٪ بار طراحی برای مهاری‌های دائم
• ۱۲۵٪ برای مهاری‌های موقت
📝 توضیح مهندس برتر: مثال: مهاری با بار طراحی ۱۰۰ تن، باید ۱۵۰ تن را تحمل کند.
🔍 سؤال: شرط رد مهاری در آزمایش بار چیست؟
✅ بر اساس بند ۱-۳-۸-۵-۷، صفحه ۶۷:
❌ گسیختگی در کمتر از ۲۰۰٪ بار طراحی
📝 توضیح مهندس برتر: این موضوع نشان‌دهنده نقص در اجرا یا طراحی است.
مبحث 7 مقررات ملی ساختمان (ژئوتکنیک و مهندسی پی) بخش 7-5 سازه نگهبان
🔍 سؤال: بهترین خاک برای خاکریزی پشت دیوار حائل کدام‌اند؟
✅ بر اساس بند ۹-۵-۷، صفحه ۶۹:
✔️ GW، GP، SW، SP (شن و ماسه‌های دانه‌درشت با زهکشی عالی)
📝 توضیح مهندس برتر: خاک‌های ریزدانه مانند CL مناسب نیستند، مگر با تثبیت شیمیایی.
🔍 سؤال: الزامات زهکشی پشت دیوارهای زیرزمین چیست؟
✅ بر اساس بند ۱-۱۰-۵-۷، صفحه ۶۹:
💧 نصب سیستم زهکش + فیلتر در صورتی که دیوار برای فشار هیدرواستاتیک طراحی نشده باشد.
📝 توضیح مهندس برتر: عدم رعایت این مورد باعث ترک‌خوردگی دیوار بر اثر فشار آب می‌شود.
🔍 سؤال: ضریب کاهش مقاومت برای دیوارهای صُلب در روش LRFD چقدر است؟
✅ بر اساس بند ۴-۲-۷-۵-۷، صفحه ۶۳ و جدول ۵-۵-۷:
• Φ = ۰٫۶۵ برای برش
• Φ = ۰٫۹۰ برای خمش
📝 توضیح مهندس برتر: این ضرایب مشابه مبحث نهم برای بتن مسلح است.
🔍 سؤال: انواع سیستم‌های مهاری را بر اساس اجزاء تشریح کنید.
✅ بر اساس بند ۱-۸-۵-۷، صفحه ۶۵:
🔸 الف: سرمهاری + طول آزاد + طول ثابت (تزریق رزین/بتن)
🔸 ب: میخ مهاری (بدون طول آزاد)
🔸 پ: مهاری با بلوک انتهایی
🔸 ت: مهاری پیچ + کلاهک
📝 توضیح مهندس برتر: نوع “الف” برای خاک‌های سست مناسب‌تر است.
🔍 سؤال: حفاظت ضدخوردگی برای بخش آزاد مهاری‌ها چگونه انجام می‌شود؟
✅ بر اساس بند ۴-۲-۵-۸-۵-۷، صفحه ۶۶:
🛡️ گریس‌کاری + پوشش لاستیکی + تزریق مواد محافظ
📝 توضیح مهندس برتر: این پوشش باید در برابر اسیدیته خاک مقاوم باشد.
🔍 سؤال: آزمایش خزش مهاری‌ها با چه بارگذاری انجام می‌شود؟
✅ بر اساس بند ۱-۳-۸-۵-۷، صفحه ۶۹ و جدول ۱۰-۵-۷:
⏱️ ۱۰۰٪ بار طراحی برای مدت ۶۰ دقیقه (برای مهاری موقت: ۱۲۵٪)
📝 توضیح مهندس برتر: تغییرشکل بیش از ۲ میلی‌متر در این آزمایش، نشانه‌ی نقص است.
مبحث 7 مقررات ملی ساختمان (ژئوتکنیک و مهندسی پی) بخش 7-5 سازه نگهبان
🔍 سؤال: الزام آب‌بندی دیوارهای زیرزمین چیست؟
✅ بر اساس بند ۲-۱۰-۵-۷، صفحه ۶۹:
🧱 طراحی به‌صورت آب‌بندشده + لحاظ کردن فشار آب
📝 توضیح مهندس برتر: استفاده از بتن با نفوذپذیری کم (W8) و ژئوممبران ضروری است.
🔍 سؤال: در طراحی اولیه مهاری‌ها از چه روشی استفاده می‌شود؟
✅ بر اساس بند ۵-۲-۸-۵-۷، صفحه ۶۶:
📐 روش‌های تئوری (مانند کیلمر یا داو)
🔬 طراحی نهایی بر اساس آزمایش‌های بارگذاری
📝 توضیح مهندس برتر: پارامترهای خاک در محل، اغلب با مقادیر آزمایشگاه متفاوت است.
🔍 سؤال: چه خاک‌هایی برای خاکریزی نیاز به تثبیت شیمیایی دارند؟
✅ بر اساس بند ۹-۵-۷، صفحه ۶۹:
⚠️ خاک‌های ریزدانه مانند ML، SC و… باید با آهک یا سیمان تثبیت شوند.
📝 توضیح مهندس برتر: تثبیت‌نشدن این خاک‌ها باعث نشست‌های متفاوت و خرابی دیوار می‌شود.
