📌 چکیده نکات کلیدی بخش ٦-١١ الزامات فنی و اجرایی تعدادی از روش های ساخت صنعتی
مبحث 11 مقررات ملی ساختمان (طرح و اجرای صنعتی ساختمان ها) بخش ٦-١١ الزامات فنی و اجرایی تعدادی از روش های ساخت صنعتی
✅ تسلط بر مباحث مقررات ملی ساختمان به‌ویژه بخش روش‌های نوین ساخت و ساز در مبحث ۱۱، یکی از کلیدهای موفقیت در آزمون نظام مهندسی است.
📌 این چکیده بر اساس پرسش‌های متداول، نکات کلیدی و توصیه‌های کاربردی مربوط به سیستم‌های ⚡ LSF، ⚡ ICF، ⚡ پانل‌های سه‌بعدی، ⚡ پیش‌ساخته بتنی و ⚡ قالب تونلی گردآوری شده است.
📌 نکات کلیدی:
🔹 در سیستم قاب‌های سبک فولادی (LSF):
- 📏 محدودیت ارتفاع: حداکثر ۱۵ متر با مهاربند تسمه‌ای.
- 📏 بارهای مجاز سقف: مرده ۳۵۰ kg/m² و زنده ۲۵۰ kg/m².
- ✅ الزامات اجرایی: پیش‌کشیدگی مهاربندها و جلوگیری از تماس فولاد با خاک و رطوبت.
🔹 در سیستم ICF (قالب‌های عایق ماندگار):
- 🏗️ تأکید بر یکپارچگی اجرا.
- 📏 الزامات بتن: حداقل مقاومت ۲۰ مگاپاسکال، اسلامپ ۱۰۰ تا ۱۵۰ میلی‌متر.
- 🔥 الزامات محافظت در برابر حریق.
🔹 در پانل‌های سه‌بعدی (۳D):
- 📏 حداکثر دهانه مجاز: ۵ متر.
- ⚠️ الزام به رعایت جزئیات اجرایی مانند روش صحیح بتن‌پاشی.
⚠️ اشتباهات رایج داوطلبان:
❌ عدم تشخیص درست محدودیت‌های ارتفاع و دهانه در هر سیستم (مثلاً حداکثر دهانه ۵ متری در پانل‌های ۳D).
❌ اشتباه در محاسبه نسبت سطح مقطع دیوارهای باربر (حداقل ۷۰٪ بین دو طبقه متوالی).
❌ بی‌توجهی به الزامات خاص اجرایی مانند قطع لایه پلی‌استایرن در مرز طبقات برای جلوگیری از گسترش 🔥 حریق.
✅ توصیه کاربردی برای موفقیت:
📌 تمرکز بر حفظ اعداد و ارقام کلیدی (مانند ضخامت‌ها، مقادیر مجاز و محدودیت‌ها).
📖 درک مفهومی مزایا و معایب هر سیستم.
⚡ توجه به جزئیات اجرایی مانند:
- روش صحیح بتن‌پاشی در پانل‌های ۳D.
- الزامات آتش‌بندی در سیستم ICF.
📖 برای درک عمیق‌تر این مفاهیم و مشاهده پرسش و پاسخ‌های تفصیلی با ذکر دقیق بندها، مطالعه ادامه مطلب را از دست ندهید.
📖 این مرور کوتاه نشان‌دهنده عمق و جزئیات مهمی است که برای موفقیت در آزمون نظام مهندسی باید به آن مسلط بود.
📖 برای مطالعه دقیق‌تر این موارد و مشاهده مثال‌های کاربردی، ادامه مطلب را از دست ندهید.
🚀 آماده‌اید مبحث 6 و سایر کتاب های مقررات ملی ساختمان را کامل مسلط شوید؟
✅ با پکیج شتاب‌دهنده مهندس برتر، به بانک جامع سوالات طبقه‌بندی شده، پاسخ‌های تشریحی و نکات طلایی در بستر اپلیکیشن موبایل و کامپیوتر دسترسی پیدا کنید و با اعتماد به نفس کامل در آزمون حاضر شوید!
📥 👉 دریافت پکیج از mohandesbartar.ir
💡 ویژگی‌های کلیدی پکیج:
- 📝 بانک جامع سوالات طبقه‌بندی شده
- 📖 پاسخ‌های تشریحی و نکات کلیدی
- 🎯 مرور هدفمند و تسلط کامل بر مبحث ۳ و سایر منابع آزمون نظام مهندسی
- ⏱️ صرفه‌جویی در زمان و آماده‌سازی سریع برای آزمون

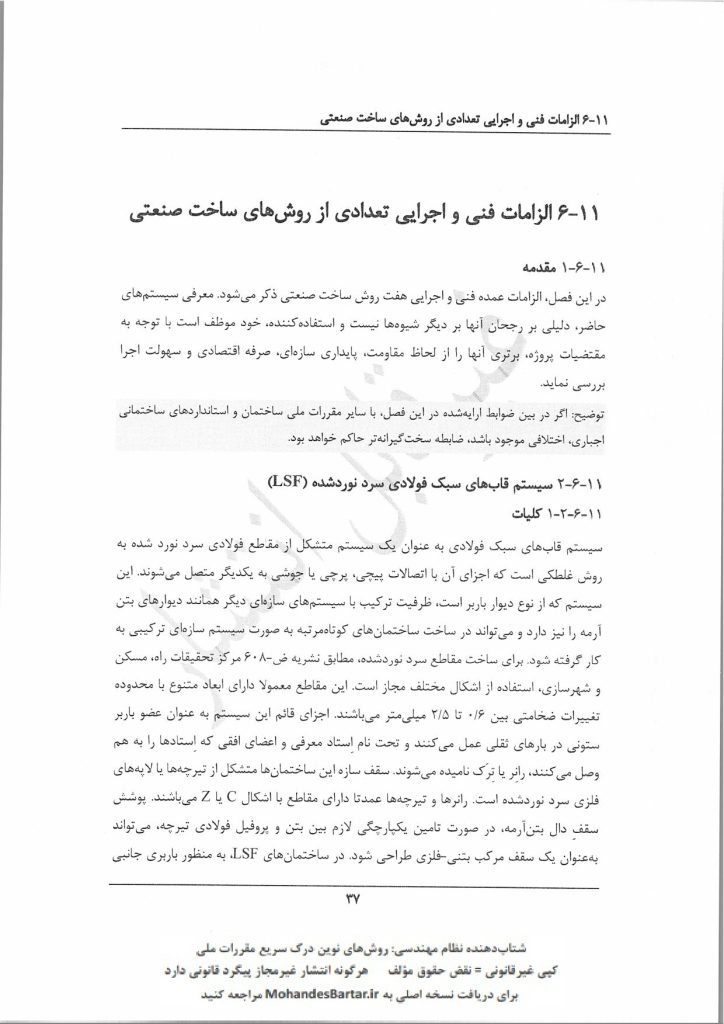

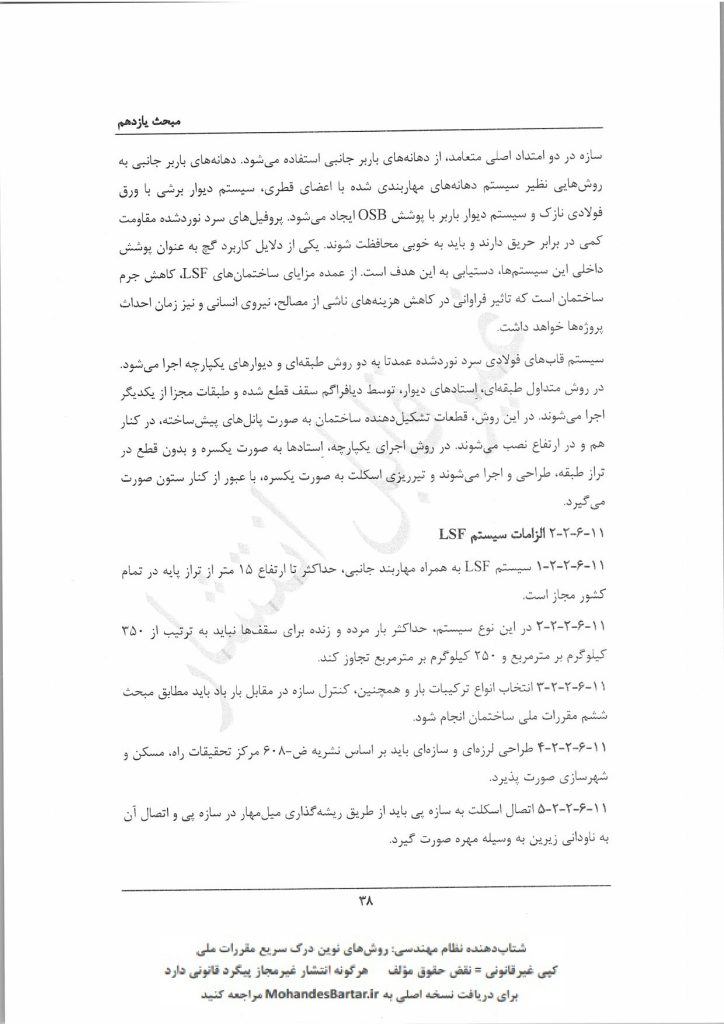

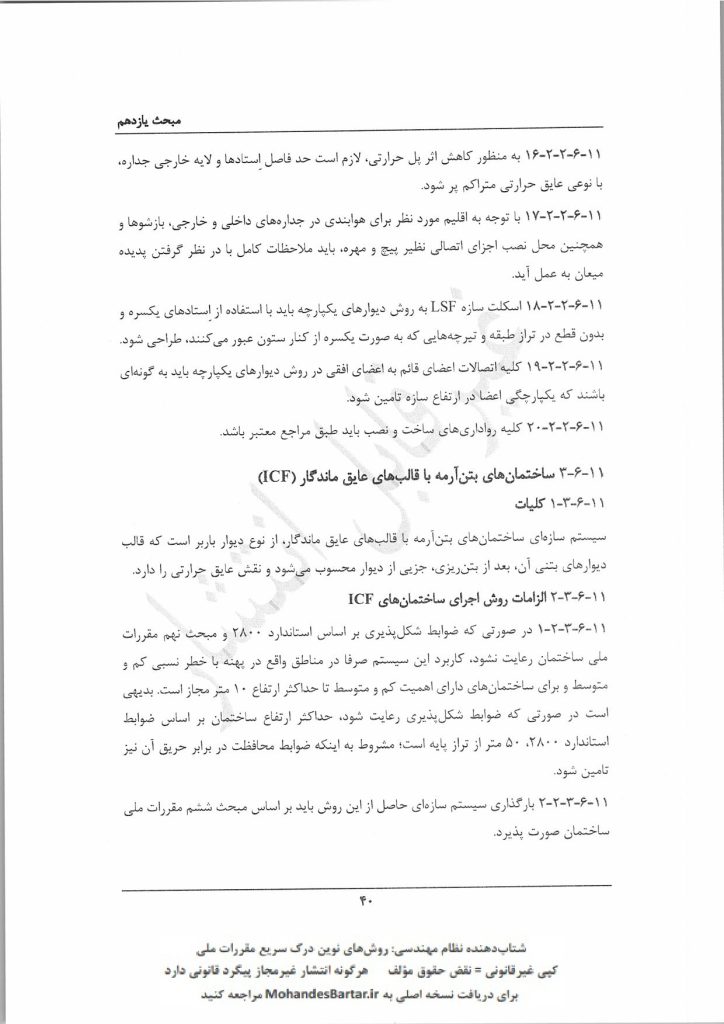

نمونه فلش کارت های این بخش که در بستر اپلیکیشن موبایلی و کامپیوتر در اختیار شما قرار می گیرد:
مبحث 11 مقررات ملی ساختمان (طرح و اجرای صنعتی ساختمان ها) بخش ٦-١١ الزامات فنی و اجرایی تعدادی از روش های ساخت صنعتی
🔍 سؤال: سیستم قاب‌های سبک فولادی سرد نورد شده (LSF) چیست و از چه اجزایی تشکیل شده است؟
✅ بر اساس بند ۱-۲-۶-۱۱: سیستمی متشکل از مقاطع فولادی سرد نورد شده با ضخامت ۰٫۶ تا ۲٫۵ میلی‌متر است که با اتصالات پیچی، پرچی یا جوشی به یکدیگر متصل می‌شوند. اجزای قائم آن «استاد» و اعضای افقی «رانر» یا «ترک» نامیده می‌شود.
📝 توضیح مهندس برتر: این سیستم از نوع دیوار باربر است و مقاطع فولادی آن به روش غلطکی تولید می‌شوند.
🔍 سؤال: دو روش اصلی اجرای سیستم LSF را نام ببرید و هر کدام را در یک جمله توضیح دهید.
✅ ۱. روش طبقه‌ای (بند ۱-۲-۶-۱۱): استادها توسط دیافراگم سقف قطع شده و هر طبقه جداگانه اجرا می‌شود.
✅ ۲. روش یکپارچه (بند ۱-۲-۶-۱۱): استادها به‌صورت یکسره و بدون قطع در تراز طبقه اجرا شده و تیرریزی اسکلت به‌صورت یکپارچه از کنار ستون عبور می‌کند.
📝 توضیح مهندس برتر: در روش یکپارچه، پیوستگی سازه در ارتفاع افزایش یافته و رفتار لرزه‌ای بهبود می‌یابد.
🔍 سؤال: حداکثر ارتفاع مجاز برای ساختمان‌های با سیستم LSF و مهاربندی تسمه‌ای در تمام کشور چقدر است؟
✅ بر اساس بند ۲-۲-۲-۶-۱۱: حداکثر ۱۵ متر از تراز پایه مجاز است.
📝 توضیح مهندس برتر: این محدودیت به دلیل الزامات پایداری جانبی در برابر نیروهای زلزله و باد اعمال شده است.
🔍 سؤال: حداکثر بار مرده و زنده مجاز برای سقف‌ها در سیستم LSF چقدر است؟
✅ بر اساس بند و۱-۲-۲-۶-۱۱:
▪️ بار مرده: ۳۵۰ کیلوگرم بر مترمربع
▪️ بار زنده: ۲۵۰ کیلوگرم بر مترمربع
📝 توضیح مهندس برتر: این محدودیت به دلیل ظرفیت باربری مقاطع نازک فولادی تعیین شده است.
🔍 سؤال: مهاربندی‌های تسمه‌ای قطری در سیستم LSF باید در تحلیل سازه‌ای چگونه در نظر گرفته شوند؟
✅ بر اساس بند ۶-۲-۲-۶-۱۱: صرفاً به‌عنوان اعضای کششی تحلیل و طراحی شوند.
📝 توضیح مهندس برتر: این اعضا نمی‌توانند فشار را تحمل کنند و فقط در کشش مؤثرند.
🔍 سؤال: نصب مهاربندی‌های تسمه‌ای قطری در LSF چه الزامی دارد؟
✅ بر اساس بند ۷-۲-۲-۶-۱۱: حتماً باید با پیش‌کشیدگی نصب شوند تا شل‌شدگی اولیه رفع گردد.
📝 توضیح مهندس برتر: پیش‌کشیدگی باعث افزایش کارایی مهاربند در کنترل تغییرشکل‌های جانبی می‌شود.
🔍 سؤال: تماس مستقیم مقاطع فولادی سرد نورد شده با چه موادی ممنوع است؟
✅ بر اساس بند –۲-۲-۶-۱۱:
▪️ خاک
▪️ محیط‌های مرطوب
📝 توضیح مهندس برتر: این ممنوعیت به‌منظور جلوگیری از خوردگی سریع فولاد با ضخامت کم اعمال شده است.
🔍 سؤال: حداکثر وزن مجاز دیوار تمام‌شده در جداکننده‌های داخلی و خارجی سیستم LSF چقدر است؟
✅ بر اساس بند ۱۳-۲-۲-۶:
▪️ دیوار داخلی: ۵۰ کیلوگرم بر مترمربع
▪️ دیوار خارجی: ۱۰۰ کیلوگرم بر مترمربع
📝 توضیح مهندس برتر: این محدودیت برای پیشگیری از بارگذاری اضافی بر اعضای سبک LSF ضروری است.
🔍 سؤال: اتصال دیوارهای غیرباربر و جداکننده‌ها به سیستم LSF چه شرطی دارد؟
✅ بر اساس بند ۱۴-۲-۲-۶-۱۱: باید طوری طراحی شود که هیچ مشارکتی در سختی جانبی سازه نداشته باشد.
📝 توضیح مهندس برتر: این دیوارها فقط باید بارهای خود (باد، زلزله) را تحمل کرده و در رفتار دیافراگم کف اختلال ایجاد نکنند.
🔍 سؤال: در روش اجرای یکپارچه LSF، اتصال اعضای قائم به افقی چگونه باید باشد؟
✅ بر اساس بند ۱۹-۲-۲-۶-۱۱: باید یکپارچگی اعضا در ارتفاع سازه تأمین گردد.
📝 توضیح مهندس برتر: این الزام برای انتقال پیوسته نیروهای قائم و جانبی در کل ارتفاع ساختمان حیاتی است.
🔍 سؤال: سیستم ساختمان‌های بتنی با قالب‌های عایق ماندگار (ICF) چه ویژگی‌ای دارد؟
✅ بر اساس بند ۱-۳-۶-۱۱: قالب دیوارهای بتنی پس از بتن‌ریزی جزئی از دیوار محسوب شده و نقش عایق حرارتی ایفا می‌کند.
📝 توضیح مهندس برتر: این سیستم از نوع دیوار باربر است و قالب‌های پلی‌استایرن به عنوان عایق دائم باقی می‌مانند.
🔍 سؤال: در سیستم LSF، کاربرد مصالح بنایی در دهانه قاب‌ها ___________ است. (جاهای خالی را تکمیل کنید)
✅ بر اساس بند ۱۲-۲-۲-۶: مجاز نیست.
📝 توضیح مهندس برتر: این ممنوعیت به دلیل ایجاد بار متمرکز بر مقاطع نازک فولادی و خطر ترک‌خوردگی مصالح بنایی اعمال شده است.
🔍 سؤال: تفاوت اصلی روش اجرای طبقه‌ای و یکپارچه در سیستم LSF در چیست؟
✅ در روش طبقه‌ای (بند ۱-۲-۶-۱۱): استادها در هر طبقه قطع می‌شوند.
✅ در روش یکپارچه (بند –۲-۲-۶-۱۱): استادها یکسره و بدون قطع اجرا می‌شوند.
📝 توضیح مهندس برتر: روش یکپارچه نیاز به دقت اجرایی بالاتر دارد اما رفتار سازه‌ای یکنواخت‌تری ایجاد می‌کند.
🔍 سؤال: اگر سازه LSF در منطقه‌ای با رطوبت بالا اجرا شود، رعایت کدام بند مقررات ملی الزامی است؟
✅ بند –۲-۲-۶-۱۱: جلوگیری از تماس مستقیم فولاد با خاک یا رطوبت با استفاده از عایق‌کاری و فاصله‌گذاری مناسب.
📝 توضیح مهندس برتر: نادیده‌گرفتن این بند باعث خوردگی سریع مقاطع نازک و کاهش عمر سازه می‌شود.
🔍 سؤال: حداکثر ارتفاع مجاز برای ساختمان‌های ICF در مناطق با خطر زلزله متوسط و اهمیت کم/متوسط چقدر است؟
✅ بر اساس بند ١–٢–٣–٦–١١: ۱۰ متر از تراز پایه (با رعایت ضوابط شکل‌پذیری و حفاظت در برابر حریق تا ۵۰ متر مجاز است)
📝 توضیح مهندس برتر: این محدودیت اولیه به دلیل رفتار لرزه‌ای سیستم است، اما با طراحی ویژه مطابق استاندارد ۲۸۰۰ می‌توان تا ۵۰ متر اجرا کرد.
🔍 سؤال: شرط اصلی برای افزایش ارتفاع ساختمان ICF تا ۵۰ متر چیست؟
✅ بر اساس بند ١–٢–٣–٦–١١: تأمین ضوابط شکل‌پذیری استاندارد ۲۸۰۰ و حفاظت در برابر حریق
📝 توضیح مهندس برتر: بدون رعایت این دو الزام، حداکثر ارتفاع مجاز ۱۰ متر باقی می‌ماند.
🔍 سؤال: نوع سازه پی برای دیوارهای ICF چگونه باید باشد و چه شرطی دارد؟
✅ بر اساس بند ۴–٢–٣–٦–١١: نواری یا گسترده با پهنی کافی برای قرارگیری قالب‌ها و هسته بتنی
📝 توضیح مهندس برتر: پهنا باید متناسب با ضخامت دیوار طراحی شود تا قالب‌ها به‌طور ایمن نصب شوند.
🔍 سؤال: حداقل ضخامت مجاز دیوارهای باربر بتنی در سیستم ICF چقدر است؟
✅ بر اساس بند ۵–٢–٣–٦–١١: ۱۵۰ میلی‌متر
📝 توضیح مهندس برتر: این ضخامت برای تحمل بارهای سازه‌ای و جلوگیری از کمانش هسته بتنی ضروری است.
🔍 سؤال: ویژگی‌های بتن مصرفی در ICF را فهرست کنید (مقاومت، حداکثر سنگدانه، اسلامپ).
✅ بر اساس بند ۶–٢–٣–٦–١١:
🔸 مقاومت: حداقل ۲۰ مگاپاسکال
🔸 حداکثر اندازه سنگدانه: ۲۰ میلی‌متر
🔸 اسلامپ: ۱۰۰ تا ۱۵۰ میلی‌متر
📝 توضیح مهندس برتر: اسلامپ پایین از جداشدگی بتن در قالب‌های باریک جلوگیری می‌کند.
🔍 سؤال: روش مجاز متراکم‌سازی بتن در ICF چیست و کدام روش ممنوع است؟
✅ بر اساس بند ۸–٢–٣–٦–١١:
✔️ مجاز: ویبره داخلی
❌ ممنوع: لرزاندن میلگردهای عمودی
📝 توضیح مهندس برتر: ویبره میلگردها باعث جابجایی قالب‌های پلاستیکی و کاهش کیفیت اجرا می‌شود.
🔍 سؤال: الزامات محافظت قالب‌های ICF در برابر عوامل جوی را بیان کنید.
✅ بر اساس بند ۱۳–٢–٣–٦–١١:
☀️ محافظت از نور خورشید (جلوگیری از اکسیداسیون)
🛡️ پوشش در برابر خرابی فیزیکی و شرایط جوی
🧽 برداشتن لایه اکسیدشده قبل از نصب
🌬️ اطمینان از خشک‌بودن عایق‌های مرطوب
📝 توضیح مهندس برتر: قالب‌های زرد/شکننده مقاومت کافی برای تحمل فشار بتن را ندارند.
🔍 سؤال: در محل نگهداری قالب‌های ICF چه الزامات ایمنی ضدحریق وجود دارد؟
✅ بر اساس بندهای ۱۵–٢–٣–٦–١١ و ۱۶–٢–٣–٦–١١:
🚭 نصب تابلوی «استعمال دخانیات ممنوع»
🧯 وجود کپسول آتش‌نشانی به تعداد کافی
🔥 مراقبت شدید در برابر مواد آتش‌زا (نفت، بنزین)
📝 توضیح مهندس برتر: پلی‌استایرن موجود در قالب‌ها بسیار اشتعال‌پذیر است.
🔍 سؤال: روش اتصال پانل‌های ICF به یکدیگر چگونه است؟
✅ بر اساس بند ١٨–٢–٣–٦–١١: به‌صورت عمودی یا افقی با اتصالات پلاستیکی تقویتشده با فولاد
📝 توضیح مهندس برتر: این اتصالات فاصله بین عایق‌ها و ضخامت هسته بتنی را ثابت نگه می‌دارند.
🔍 سؤال: در سیستم ICF، قالب‌ها پس از بتن‌ریزی ________ می‌شوند. (جای خالی را تکمیل کنید)
✅ بر اساس بند ١–٣–٦–١١: به عنوان عایق حرارتی دائم باقی می‌مانند
📝 توضیح مهندس برتر: برخلاف قالب‌های سنتی که برداشته می‌شوند، این قالب‌ها جزئی از دیوار هستند.
🔍 سؤال: تفاوت اصلی سیستم ICF با قالب‌بندی سنتی بتن چیست؟
✅ در ICF (بند ١–٣–٦–١١): قالب به عنوان عایق دائم باقی می‌ماند.
✅ در قالب‌بندی سنتی: قالب پس از گیرش بتن برداشته می‌شود.
📝 توضیح مهندس برتر: ICF علاوه بر سازه، عایق‌بندی همزمان دیوارها را ممکن می‌سازد.
🔍 سؤال: اگر در پروژه ICF از بتن با اسلامپ ۱۸۰mm استفاده شود، کدام بند نقض شده است؟
✅ بر اساس بند ۷–٢–٣–٦–١١: حداکثر اسلامپ مجاز ۱۵۰mm است.
📝 توضیح مهندس برتر: اسلامپ بالا باعث ریزش قالب‌ها و جداشدگی دانه‌های بتن می‌شود.
🔍 سؤال: علت ممنوعیت استفاده از ویبره میلگردهای عمودی در ICF چیست؟
✅ بر اساس بند ۸–٢–٣–٦–١١: خطر جابجایی قالب‌ها و کاهش یکنواختی بتن
📝 توضیح مهندس برتر: ویبره میلگردها نیروهای مخرب به قالب‌های سبک وارد می‌کند.
🔍 سؤال: حداقل تعداد کپسول آتش‌نشانی در انبار قالب‌های ICF بر اساس مقررات چقدر است؟
✅ بر اساس بند ۱۶–٢–٣–٦–١١: به تعداد کافی (متناسب با مساحت و خطرپذیری محل)
📝 توضیح مهندس برتر: عدم وجود کپسول‌های متناسب با مساحت انبار، نقض مقررات حریق محسوب می‌شود.
🔍 سؤال: جنس مجاز را‌بِط‌ها در ساختمان‌های بتنی با قالب‌های عایق ماندگار (ICF) چیست؟
✅ بر اساس بند ۲۲-۲-۳-۶-۱۱: پلی‌پروپیلن با دانسیته بالا، پلی‌استایرن منبسط‌شونده، پلی‌استایرن با مقاومت بالا، ورق گالوانیزه یا میلگرد.
📝 توضیح مهندس برتر: این مصالح به دلیل مقاومت در برابر خوردگی و حفظ یکپارچگی قالب‌های پلی‌استایرنی انتخاب می‌شوند.
🔍 سؤال: حداکثر سطح مقطع مجاز را‌بِط‌ها نسبت به سطح مقطع بتن مسلح چقدر است؟
✅ بر اساس بند ۲۲-۲-۳-۶-۱۱: کمتر از ۳٪ سطح مقطع بتن مسلح. در غیر این‌صورت، مقطع تضعیف‌شده دیوار ملاک محاسبات قرار می‌گیرد.
📝 توضیح مهندس برتر: افزایش سطح را‌بِط‌ها باعث کاهش مقاومت سازه می‌شود و نیاز به محاسبات دقیق‌تر دارد.
🔍 سؤال: حداقل ضخامت پوشش نما در سیستم ICF طبق نشریه ۶۸۲ مرکز تحقیقات چقدر است؟
✅ بر اساس بند ۲۸-۲-۳-۶-۱۱: مطابق نشریه ۶۸۲ و حداقل ۱۵ میلی‌متر.
📝 توضیح مهندس برتر: این ضخامت برای حفظ ایمنی و دوام نما در برابر عوامل جوی الزامی است.
🔍 سؤال: اگر اتصال پوشش نما به دیوار با را‌بِط‌های پلاستیکی باشد، حداکثر ارتفاع مجاز ساختمان چقدر است؟
✅ بر اساس بند ۳۰-۲-۳-۶-۱۱: ۷٫۲ متر.
📝 توضیح مهندس برتر: محدودیت ارتفاع به دلیل کاهش مقاومت اتصالات پلاستیکی در برابر بارهای جانبی اعمال می‌شود.
🔍 سؤال: حداکثر حجم مجاز انبار کردن پلی‌استایرن در ساختمان‌های ICF چقدر است؟
✅ بر اساس بند ۲-۳۲-۲-۳-۶-۱۱: ۶۰ مترمکعب. برای مقادیر بیشتر، حداقل فاصله ۲۰ متر بین انبارها الزامی است.
📝 توضیح مهندس برتر: این محدودیت برای کاهش خطر آتش‌سوزی و کنترل انتشار حرارت تعیین شده است.
🔍 سؤال: روش محافظت بلوک سقفی پلی‌استایرن در برابر آتش چیست؟
✅ بر اساس بند ۳-۳۲-۲-۳-۶-۱۱: استفاده از تخته گچی حداقل ۱۲٫۵ میلی‌متر یا اندود گچی حداقل ۱۵ میلی‌متر.
📝 توضیح مهندس برتر: این پوشش‌ها به عنوان سد حرارتی، زمان مقاومت سقف را افزایش می‌دهند.
🔍 سؤال: روش محافظت بلوک دیواری پلی‌استایرن در برابر حریق چیست؟
✅ بر اساس بند ۴-۳۲-۲-۳-۶-۱۱: استفاده از تخته گچی ۱۲٫۵ میلی‌متر یا مصالح معادل با تأییدیه فنی.
📝 توضیح مهندس برتر: مصالح جایگزین باید مقاومت حرارتی معادل گچ داشته باشند.
🔍 سؤال: شرط قطع لایه پلی‌استایرن در مرز سقف/کف هر طبقه در سیستم ICF چیست؟
✅ بر اساس بند ۷-۳۲-۲-۳-۶-۱۱: لایه پلی‌استایرن باید قطع شود و بین طبقات امتداد نداشته باشد. در صورت نیاز، از مسدودکننده‌های آتش استفاده شود.
📝 توضیح مهندس برتر: این کار از گسترش آتش بین طبقات جلوگیری می‌کند.
🔍 سؤال: اجزای اصلی ساختمان‌های بتنی پیش‌ساخته کدامند؟
✅ بر اساس بند ۱-۴-۶-۱۱: تیر، ستون، سقف، دیوار، پله و نما.
📝 توضیح مهندس برتر: این اجزا در کارخانه تولید و در محل مونتاژ می‌شوند.
🔍 سؤال: دو نوع اصلی اتصالات در قطعات بتنی پیش‌ساخته را نام ببرید و تفاوت آن‌ها چیست؟
✅ بر اساس بند ۱-۴-۶-۱۱:
- اتصالات 🔩 خشک: با مصالح فولادی (جوش، پیچ و مهره)
- اتصالات 🧱 تر: با گروت یا ملات
📝 توضیح مهندس برتر: اتصالات خشک سریع‌تر اجرا می‌شوند، اما اتصالات تر یکپارچگی بهتری ایجاد می‌کنند.
🔍 سؤال: روش اجرای سازه پی در ساختمان‌های پیش‌ساخته چگونه است؟
✅ بر اساس بند ۱-۴-۶-۱۱: به‌صورت پیش‌ساخته یا درجا با اتصالات خشک/تر.
📝 توضیح مهندس برتر: انتخاب روش بسته به شرایط پروژه و الزامات مقاومتی انجام می‌شود.
🔍 سؤال: در محاسبه سطح مقطع را‌بِط‌های ICF، اگر سطح مقطع به ۴٪ برسد، چه اقداماتی لازم است؟
✅ بر اساس بند ۲۲-۲-۳-۶-۱۱: مقطع تضعیف‌شده دیوار باید ملاک محاسبات قرار گیرد.
📝 توضیح مهندس برتر: این محاسبات شامل کاهش ظرفیت باربری و اعمال ضریب اطمینان بالاتر است.
🔍 سؤال: مثال کاربردی اتصال خشک در ساختمان‌های پیش‌ساخته چیست؟
✅ بر اساس بند ۱-۴-۶-۱۱: اتصال تیر به ستون با صفحات فولادی و بولت.
📝 توضیح مهندس برتر: این روش در پروژه‌های صنعتی به دلیل سرعت نصب بالا ترجیح داده می‌شود.
🔍 سؤال: چرا در مرز طبقات سیستم ICF باید لایه پلی‌استایرن قطع شود؟
✅ بر اساس بند ۷-۳۲-۲-۳-۶-۱۱: برای تأمین مقاومت کافی سقف در برابر آتش و جلوگیری از گسترش حریق.
📝 توضیح مهندس برتر: امتداد لایه‌های عایق، مسیر انتقال حریق بین طبقات را ایجاد می‌کند.
🔍 سؤال: ضخامت معادل مصالح جایگزین برای پوشش بلوک دیواری پلی‌استایرن بر چه اساسی تعیین می‌شود؟
✅ بر اساس بند ۴-۳۲-۲-۳-۶-۱۱: بر اساس مدارک فنی مصوب با مقاومت معادل در برابر دما.
📝 توضیح مهندس برتر: مصالح جایگزین باید حداقل ۶۰ دقیقه مقاومت حرارتی معادل گچ داشته باشند.
🔍 سؤال: الزامات معماری ساختمان‌های بتنی پیش‌ساخته چیست؟
✅ بر اساس بند ۱-۲-۴-۶-۱۱: منظم بودن سازه در پلان و ارتفاع الزامی است.
📝 توضیح مهندس برتر: این الزام برای تسهیل تولید انبوه قطعات و کاهش پیچیدگی اتصالات اعمال می‌شود.
🔍 سؤال: معیار تعیین اندازه بهینه قطعات پیش‌ساخته چیست؟
✅ بر اساس بند ۳-۲-۴-۶-۱۱: بزرگ‌ترین اندازه‌ای که محدودیت‌های زیر را تأمین کند:
۱️⃣ پایداری و تنش‌های مجاز در حین جابه‌جایی
۲️⃣ محدودیت وزن در حمل‌ونقل و تجهیزات نصب
۳️⃣ ظرفیت جرثقیل کارخانه و کارگاه
۴️⃣ فضای انبارش و شعاع چرخش کامیون
📝 توضیح مهندس برتر: این موارد تضمین می‌کند قطعات بدون آسیب دیدن و با حداقل هزینه جابه‌جا شوند.
🔍 سؤال: الزامات اتصال پانل‌های سقفی پیش‌ساخته به یکدیگر چیست؟
✅ بر اساس بند ۵-۲-۴-۶-۱۱: طراحی و اجرای میل‌مهارهای سقفی مناسب در محل اتصال الزامی است.
📝 توضیح مهندس برتر: این میل‌ها از جداشدگی قطعات تحت بارهای دینامیکی جلوگیری می‌کنند.
🔍 سؤال: شرط اتصال سقف پیش‌ساخته به قاب و دیوار چیست؟
✅ بر اساس بند ۷-۲-۴-۶-۱۱: باید به‌صورت پیوسته و یکپارچه با میل‌گردگذاری در محل اجرا شود.
📝 توضیح مهندس برتر: مثال عملی: اتصال تیر به ستون با کوپلرهای مکانیکی و گروت‌ریزی.
🔍 سؤال: روش اتصال قاب پیش‌ساخته ساده به دیوار برشی درجا چیست؟
✅ بر اساس بند ۸-۲-۴-۶-۱۱: از طریق اتصال تیرهای هم‌امتداد دیوار برشی با المان مرزی درجا.
📝 توضیح مهندس برتر: المان مرزی درجا به‌عنوان انتقال‌دهنده بار بین اجزا عمل می‌کند.
🔍 سؤال: آیا استفاده از ستون‌های پیش‌ساخته به‌عنوان عضو مرزی دیوار برشی مجاز است؟
✅ بر اساس بند ۹-۲-۴-۶-۱۱: ❌ خیر. اعضای مرزی دیوارهای برشی باید حتماً درجا اجرا شوند.
📝 توضیح مهندس برتر: این امر به دلیل نیاز به یکپارچگی بیشتر در مناطق بحرانی است.
🔍 سؤال: الزام اجرایی پیرامون بازشوها در ساختمان‌های پیش‌ساخته چیست؟
✅ بر اساس بند ۱۱-۲-۴-۶-۱۱: طراحی و اجرای تیرچه در اطراف بازشوها الزامی است.
📝 توضیح مهندس برتر: مثال: ایجاد قاب‌های تقویتی دور پنجره‌ها برای توزیع بارهای متمرکز.
🔍 سؤال: حداکثر اندازه سنگدانه مجاز در بتن قطعات پیش‌ساخته چقدر است؟
✅ بر اساس بند ۱۵-۲-۴-۶-۱۱: ۲۵ میلی‌متر.
📝 توضیح مهندس برتر: دلیل: جلوگیری از گرفتگی مجراها در قطعات با آرماتور فشرده.
🔍 سؤال: حداکثر اسلامپ مجاز بتن در قطعات پیش‌ساخته چقدر است؟
✅ بر اساس بند ۱۶-۲-۴-۶-۱۱: ۱۵۰ میلی‌متر.
📝 توضیح مهندس برتر: اسلامپ بالاتر باعث جداشدگی دانه‌بندی در حمل‌ونقل می‌شود.
🔍 سؤال: روش‌های مجاز عمل‌آوری بتن پیش‌ساخته کدامند؟
✅ بر اساس بند ۱۷-۲-۴-۶-۱۱: بخار آب، شبکه لوله‌های آب داغ یا سایر روش‌های گرمایش با پوشش عایق.
📝 توضیح مهندس برتر: کنترل دما و رطوبت طی عمل‌آوری برای جلوگیری از ترک‌خوردگی حیاتی است.
🔍 سؤال: محل اتصال ستون‌های پیش‌ساخته چگونه انتخاب می‌شود؟
✅ بر اساس بند ۲۲-۲-۴-۶-۱۱: در نقطه‌ای با کمترین تنش (معمولاً نزدیک طبقات).
📝 توضیح مهندس برتر: مثال: وصله ستون در نیمه‌بالایی طبقه همکف به‌جای اتصال در تراز کف.
🔍 سؤال: در طراحی ابعاد قطعات پیش‌ساخته، کدام محدودیت بر “ظرفیت جرثقیل” اولویت دارد؟
✅ بر اساس بند ۳-۲-۴-۶-۱۱: محدودیت وزن در حمل‌ونقل (مثلاً ظرفیت کامیون‌ها).
📝 توضیح مهندس برتر: حتی با وجود جرثقیل سنگین، وزن قطعه نباید از حد مجاز جاده‌ای تجاوز کند.
🔍 سؤال: تفاوت الزامات اتصال سقف به دیوار برشی با اتصال به قاب چیست؟
✅ بر اساس بندهای ۷-۲-۴-۶-۱۱ و ۸-۲-۴-۶-۱۱:
🔹 در دیوار برشی: استفاده از المان مرزی درجا
🔹 در قاب: میل‌گردگذاری پیوسته
📝 توضیح مهندس برتر: دیوارهای برشی نیاز به انتقال برش بالاتری دارند.
🔍 سؤال: تکمیل‌کننده: حداکثر اندازه سنگدانه در قطعات پیش‌ساخته ___ میلی‌متر و حداکثر اسلامپ ___ میلی‌متر است.
✅ بر اساس بندهای ۱۵ و ۱۶-۲-۴-۶-۱۱: ۲۵ و ۱۵۰
📝 توضیح مهندس برتر: این محدودیت‌ها کیفیت سطح و یکنواختی بتن را تضمین می‌کنند.
🔍 سؤال: اگر در قطعه پیش‌ساخته‌ای از سنگدانه ۳۰ میلی‌متر استفاده شود، چه مشکلی ایجاد می‌شود؟
✅ بر اساس بند ۱۵-۲-۴-۶-۱۱: ⛔ غیرمجاز است زیرا بیش از حد مجاز (۲۵ میلی‌متر) است.
📝 توضیح مهندس برتر: دانه‌بندی درشت باعث ایجاد حفره در اطراف آرماتورها می‌شود.
🔍 سؤال: محدودیت‌های تعیین‌کننده حداکثر ابعاد دیوار در روش Tilt-Up طبق بند ۵-۲-۵-۶-۱۱ چیست؟
✅ پاسخ:
۱) مساحت محوطه ساخت
۲) پایداری و تنش‌های مجاز روی دیوار حین برپاسازی
۳) ظرفیت جرثقیل پروژه
۴) ظرفیت تجهیزات نصب و اتصالات
۵) سایر محدودیت‌های کارگاهی
📝 توضیح مهندس برتر: این محدودیت‌ها تضمین می‌کنند دیوار تحت نیروهای حین نصب (مانند خمش ناشی از باد) دچار آسیب نشود و عملیات بالابری ایمن باشد.
مبحث 11 مقررات ملی ساختمان (طرح و اجرای صنعتی ساختمان ها) بخش ٦-١١ الزامات فنی و اجرایی تعدادی از روش های ساخت صنعتی
🔍 سؤال: انواع اتصالات مجاز برای دیوارهای باربر به سازه پی در روش Tilt-Up کدامند؟ (بند ۶-۲-۵-۶-۱۱)
✅ پاسخ: اتصالات جوشی، پیچ و مهره، گل‌دانی و غلاف ملات/گروت
📝 توضیح مهندس برتر: این اتصالات باید مطابق ضوابط مبحث نهم (طرح و اجرای ساختمان‌های بتن‌آرمه) طراحی شوند تا مقاومت و شکل‌پذیری لازم در زلزله تأمین شود.
🔍 سؤال: شرایط الزام اتصال جوشی پانل‌های دیواری مجاور در روش Tilt-Up چیست؟ (بند ۸-۲-۵-۶-۱۱)
✅ پاسخ: زمانی که اتصال از نظر پایداری سازه‌ای در برابر بارهای واردشده (مانند زلزله) اهمیت داشته باشد.
📝 توضیح مهندس برتر: این اتصالات یکپارچگی دیافراگم دیواری را افزایش داده و از جدا شدن پانل‌ها جلوگیری می‌کند.
🔍 سؤال: نحوه اتصال پانل‌های دیواری برای مقاومت در برابر لنگر واژگونی در Tilt-Up چگونه است؟ (بند ۹-۲-۵-۶-۱۱)
✅ پاسخ: پانل‌ها باید دو به دو یا حداکثر در گروه‌های سه‌تایی در صفحه به هم متصل شوند.
📝 توضیح مهندس برتر: این آرایش از تمرکز تنش جلوگیری کرده و نیاز به آرماتورهای افقی اضافی برای کنترل ترک‌های عرضی دارد.
🔍 سؤال: الزامات سنگ‌دانه‌های بتن نما در روش Tilt-Up چیست؟ (بند ۱۱-۲-۵-۶-۱۱)
✅ پاسخ:
۱) دارا بودن خواص سلامت سنگدانه
۲) مقاومت در برابر چرخه‌های یخ‌زدن و آب‌شدن
۳) مقاومت در برابر باران‌های اسیدی (در صورت نیاز)
📝 توضیح مهندس برتر: این الزامات دوام و ظاهر بتن نما را در طول عمر سازه تضمین می‌کند.
🔍 سؤال: دو الزام ایمنی حیاتی در برپاسازی دیوارهای Tilt-Up با جرثقیل چیست؟ (بندهای ۱۳ و ۱۴-۲-۵-۶-۱۱)
✅ پاسخ:
۱) پیش‌بینی تمهیدات ایمنی هنگام برپاسازی
۲) استفاده الزامی از تیر شاهین (پخشی)
📝 توضیح مهندس برتر: تیر شاهین با توزیع یکنواخت نیروهای بالابری، از شکست موضعی دیوار جلوگیری می‌کند.
🔍 سؤال: اگر در پروژه Tilt-Up، ظرفیت جرثقیل برای بلند کردن دیواری با ابعاد ۱۲m×۶m کافی نباشد، کدام بند نقض شده است؟
✅ پاسخ: بند ۵-۲-۵-۶-۱۱ (محدودیت ظرفیت جرثقیل)
📝 توضیح مهندس برتر: انتخاب جرثقیل نامناسب می‌تواند باعث واژگونی یا شکست دیوار حین نصب شود.
🔍 سؤال: مقایسه کنید: اتصال «جوشی» در مقابل «پیچ و مهره» در دیوارهای Tilt-Up از نظر اجرا (بند ۶-۲-۵-۶-۱۱)
✅ پاسخ:
- اتصال جوشی: نیاز به نیروی متخصص و کنترل کیفیت دقیق
- اتصال پیچ و مهره: نصب سریع‌تر و بازرسی آسان‌تر
📝 توضیح مهندس برتر: هر دو نوع باید مطابق مبحث نهم طراحی شوند ولی انتخاب نوع اتصال به دسترسی تجهیزات و شرایط پروژه بستگی دارد.
🔍 سؤال: یک سناریوی عملی برای نیاز به «آرماتورهای افقی اضافی» در اتصال پانل‌ها را ذکر کنید.
✅ پاسخ: در ساختمان انبار Tilt-Up، اتصال ۳ پانل مجاور برای مقاومت در برابر نیروی باد شدید منطقه، نیاز به آرماتورهای افقی U شکل اضافی دارد تا از ترک‌خوردگی درزها جلوگیری شود. (بند ۹-۲-۵-۶-۱۱)
🔍 سؤال: دلیل الزام «مقاومت در برابر باران اسیدی» برای سنگ‌دانه‌های بتن نما در مناطق صنعتی چیست؟
✅ پاسخ: جلوگیری از تخریب سطح بتن و کاهش عمر مفید نما (بند ۱۱-۲-۵-۶-۱۱)
🔍 سؤال: اگر در نصب دیوار Tilt-Up از تیر شاهین استفاده نشود، چه خطری وجود دارد؟
✅ پاسخ: تمرکز تنش در نقاط اتصال و احتمال شکست بتن یا بیرون‌زدگی آرماتورها (بند ۱۴-۲-۵-۶-۱۱)
🔍 سؤال: عبارت زیر را کامل کنید:
در اتصال پانل‌های Tilt-Up برای مقاومت در برابر لنگر واژگونی، پانل‌ها حداکثر باید به صورت ________ متصل شوند.
✅ پاسخ: گروه‌های سه‌تایی (بند ۹-۲-۵-۶-۱۱)
🔍 سؤال: سه مورد از «سایر محدودیت‌های کارگاهی» مؤثر بر ابعاد دیوار Tilt-Up را نام ببرید.
✅ پاسخ: فضای مانور جرثقیل، دسترسی به محل نصب، وجود موانع هوایی (بند ۵-۲-۵-۶-۱۱)
🔍 سؤال: چرا در مناطق با آلودگی هوای بالا، «مقاومت در برابر باران اسیدی» برای سنگ‌دانه‌های نما ضروری است؟
✅ پاسخ: زیرا ترکیبات گوگرد و نیتروژن در هوا با بارش، اسیدهای ضعیف تشکیل می‌دهند که باعث فرسایش سطح بتن می‌شود. (بند ۱۱-۲-۵-۶-۱۱)
🔍 سؤال: نقش «غلاف ملات/گروت» در اتصالات دیوار Tilt-Up چیست؟
✅ پاسخ: پر کردن فضاهای خالی و انتقال یکنواخت نیرو بین اتصال‌دهنده و بتن (بند ۶-۲-۵-۶-۱۱)
🔍 سؤال: سیستم ساختمان‌های نیمه پیش‌ساخته با پانل‌های سه‌بعدی (3D) از چه اجزایی تشکیل شده است؟
✅ پاسخ: بر اساس بند ۱-۶-۶-۱۱ صفحه ۵۰: متشکل از یک شبکه خرپایی فضایی از میلگردهای ساده، یک لایه پلی‌استایرن به ضخامت ۴۰ تا ۹۰ میلی‌متر و دو لایه بتن پاششی در دو طرف. شبکه خرپایی از اتصال شبکه‌های فولادی به روش جوش نقطه‌ای اتوماتیک و توسط میلگردهای مورب تشکیل می‌شود.
🔍 سؤال: نقش لایه پلی‌استایرن در پانل‌های 3D چیست؟
✅ پاسخ: بر اساس بند ۱-۶-۶-۱۱ صفحه ۵۰: علاوه بر نقش قالب‌بندی، در عایق‌کاری حرارتی نیز مؤثر است.
🔍 سؤال: ابعاد معمول پانل‌های 3D در کارخانه چقدر است؟
✅ پاسخ: بر اساس بند ۱-۶-۶-۱۱ صفحه ۵۰: در قطعاتی با عرض یک متر و طول سه متر تولید می‌شوند.
🔍 سؤال: مراحل نصب پانل‌های 3D پس از حمل به کارگاه چیست؟
✅ پاسخ: بر اساس بند ۱-۶-۶-۱۱ صفحه ۵۰: پس از اجرای زیرسازی مناسب، در موقعیت خود قرار داده و به یکدیگر متصل می‌شوند. سپس پس از اجرای تأسیسات برقی و مکانیکی، دو طرف پانل‌ها با بتن ریزدانه پاشیده می‌شود.
🔍 سؤال: پنج نقطه ضعف اصلی سیستم پانل‌های 3D را نام ببرید.
✅ پاسخ: بر اساس بند ۱-۶-۶-۱۱ صفحه ۵۰:
۱. مشکل اجرا در مناطق بادخیز
۲. ترد بودن فولادهای پیش‌کشیده
۳. دشواری رعایت رواداری‌ها هنگام نصب و شاقول‌کردن پانل‌ها
۴. دشواری کنترل ضخامت بتن پاشیده‌شده
۵. امکان خوردگی شبکه فولادی و عدم دسترسی برای تعمیر تأسیسات.
🔍 سؤال: شرایط نگهداری پانل‌های 3D در انبار چگونه باید باشد؟
✅ پاسخ: بر اساس بند ۱-۲-۶-۶-۱۱ صفحه ۵۱: دور از تابش مستقیم خورشید، بارش باران، رطوبت، تغییرات شدید دمایی و عوامل مخرب محیطی. همچنین باید دور از مواد آتش‌زا یا حلال‌هایی مانند هیدروکربن‌ها نگهداری شوند.
🔍 سؤال: حداکثر حجم مجاز انبار کردن پلی‌استایرن در یک محل چقدر است؟ در صورت نیاز به حجم بیشتر چه اقدامی ضروری است؟
✅ پاسخ: بر اساس بند ۳-۲-۶-۶-۱۱ صفحه ۵۱: انبار کردن بیش از ۶۰ مترمکعب مجاز نیست. در صورت نیاز، بین هر انبار باید حداقل ۲۰ متر فاصله وجود داشته باشد.
🔍 سؤال: نحوه اجرای لایه پلی‌استایرن در محل کف/سقف و بین طبقات در پانل‌های 3D چگونه است؟
✅ پاسخ: بر اساس بند ۵-۲-۶-۶-۱۱ صفحه ۵۱: باید در محل کف/سقف قطع شود و امتداد عمودی در دیوارهای خارجی، شفت‌های پله‌ها و آسانسور نیز در محل کف/سقف قطع گردد.
🔍 سؤال: محدوده مجاز ضخامت بتن پاششی در هر طرف پانل‌های 3D چقدر است؟
✅ پاسخ: بر اساس بند ۱۱-۲-۶-۶-۱۱ صفحه ۵۲: نباید کمتر از ۴۰ میلی‌متر و بیشتر از ۷۰ میلی‌متر باشد.
🔍 سؤال: حداقل تنش تسلیم و حداقل قطر شبکه جوش در پانل‌های 3D چقدر باید باشد؟
✅ پاسخ: بر اساس بند ۱۳-۲-۶-۶-۱۱ صفحه ۵۲: حداقل تنش تسلیم ۲۴۰ مگاپاسکال و حداقل قطر ۳ میلی‌متر.
🔍 سؤال: روش ساخت شبکه خرپایی فضایی در پانل‌های 3D چگونه است؟
✅ پاسخ: بر اساس بند ۱-۶-۶-۱۱ صفحه ۵۰: از اتصال شبکه‌های فولادی به روش جوش نقطه‌ای اتوماتیک و توسط میلگردهای مورب ساخته می‌شود.
🔍 سؤال: بازشوها در پانل‌های 3D در چه مرحله‌ای تعبیه و تقویت می‌شوند؟
✅ پاسخ: بر اساس بند ۱-۶-۶-۱۱ صفحه ۵۰: در زمان تولید در کارخانه یا پیش از نصب، با استفاده از شبکه فولادی انجام می‌شود.
🔍 سؤال: چرا امتداد عمودی لایه پلی‌استایرن در شفت‌ها ممنوع است؟
✅ پاسخ: بر اساس بند ۵-۲-۶-۶-۱۱ صفحه ۵۱: به دلیل ضرورت قطع لایه در محل کف/سقف برای جلوگیری از ایجاد مسیر انتشار حریق.
📝 توضیح مهندس برتر: قطع لایه پلی‌استایرن در طبقات، مانع انتقال حریق بین طبقات می‌شود.
🔍 سؤال: دو دلیل اصلی ممنوعیت نگهداری پانل‌های 3D نزدیک هیدروکربن‌ها چیست؟
✅ پاسخ: بر اساس بند ۲-۲-۶-۶-۱۱ صفحه ۵۱:
۱. خطر آتش‌گیری پلی‌استایرن
۲. امکان تخریب شیمیایی توسط حلال‌ها.
🔍 سؤال: چالش کنترل ضخامت بتن پاشیده‌شده در پانل‌های 3D ناشی از چیست؟
✅ پاسخ: بر اساس بند ۱-۶-۶-۱۱ صفحه ۵۰: به دلیل وجود شبکه خرپایی و دشواری نظارت یکنواختی پوشش بتن روی سطوح قائم.
🔍 سؤال: مقایسه کنید: مشکل اجرا در مناطق بادخیز در پانل‌های 3D در مقابل مشکل رعایت رواداری‌ها کدام بحرانی‌تر است؟
✅ پاسخ: بر اساس بند ۱-۶-۶-۱۱ صفحه ۵۰:
• مناطق بادخیز: خطر ناپایداری پانل‌های سبک قبل از بتن‌پاشی
• رعایت رواداری: تأثیر مستقیم بر یکپارچگی سازه و آب‌بندی.
📝 توضیح مهندس برتر: پانل‌های سبک پیش از بتن‌ریزی در معرض باد مستعد جابجایی هستند، درحالی‌که خطای رواداری موجب درزهای غیراستاندارد می‌شود.
🔍 سؤال: حداقل ضخامت هسته عایق و فاصله شبکه‌های جوش‌شده در پانل‌های دیواری 3D چقدر است؟
✅ پاسخ: بر اساس بند ۱۵-۲-۶-۶-۱۱ صفحه ۵۲: ضخامت هسته عایق حداقل ۴۰ میلی‌متر و فاصله شبکه‌های جوش‌شده از یکدیگر حداقل ۸۰ میلی‌متر است.
🔍 سؤال: حداقل ضخامت هسته عایق و فاصله شبکه‌ها در پانل‌های سقفی 3D چقدر باید باشد؟
✅ پاسخ: بر اساس بند ۱۶-۲-۶-۶-۱۱ صفحه ۵۲: ضخامت هسته عایق حداقل ۶۰ میلی‌متر و فاصله شبکه‌های جوش‌شده حداقل ۱۰۰ میلی‌متر می‌باشد.
🔍 سؤال: حداکثر ارتفاع مجاز ساختمان‌های با پانل 3D بدون کلاف‌بندی چقدر است؟ در صورت اجرای کلاف‌افقی و قائم چطور؟
✅ پاسخ: بر اساس بند ۱۸-۲-۶-۶-۱۱ صفحه ۵۲:
• بدون کلاف: ۷.۲ متر از تراز پایه
• با کلاف‌افقی و قائم: ۱۰ متر
📝 توضیح مهندس برتر: کلاف‌ها نقش کلیدی در یکپارچگی سازه در برابر بارهای جانبی مانند زلزله دارند.
🔍 سؤال: حداکثر ارتفاع مجاز هر طبقه بدون کلاف میانی چقدر است؟ در صورت افزایش ارتفاع چه اقدامی ضروری است؟
✅ پاسخ: بر اساس بند ۲۰-۲-۶-۶-۱۱ صفحه ۵۲:
• حداکثر بدون کلاف میانی: ۴ متر
• اگر بیشتر از ۴ متر باشد: نیاز به کلاف میانی وجود دارد
• حداکثر مطلق ارتفاع هر طبقه: ۶ متر
🔍 سؤال: سه محدودیت ابعادی اصلی در سقف و دیوارهای پانل 3D را نام ببرید.
✅ پاسخ: بر اساس بند ۲۳-۲-۶-۶-۱۱ صفحه ۵۳:
۱. حداکثر دهانه باربر سقف: ۵ متر
۲. حداکثر طول آزاد دیوار: ۶ متر
۳. حداکثر ارتفاع خالص پانل‌های دیواری: ۳.۲ متر
🔍 سؤال: حداکثر سطح مجاز بازشوها در هر دیوار پانلی چقدر است؟
✅ پاسخ: بر اساس بند ۲۶-۲-۶-۶-۱۱ صفحه ۵۳: نباید بیش از ۳۳٪ سطح کل دیوار باشد.
🔍 سؤال: حداقل فاصله بازشوها تا کناره‌های دیوار در پانل‌های 3D چقدر است؟
✅ پاسخ: بر اساس بند ۲۷-۲-۶-۶-۱۱ صفحه ۵۳: حداقل ۷۵۰ میلی‌متر.
🔍 سؤال: نحوه تقویت اطراف بازشوها در پانل‌های 3D چگونه است؟
✅ پاسخ: بر اساس بند ۲۸-۲-۶-۶-۱۱ صفحه ۵۳:
• استفاده از فولاد متمرکز معادل مسافت میلگردهای قطع‌شده در هر راستا
• نصب آرماتور مورب در گوشه‌ها با رعایت طول مهاری
🔍 سؤال: چرا در طراحی پانل‌های باربر باید اثرات لاگرری (برآمدگی) لحاظ شود؟
✅ پاسخ: بر اساس بند ۳۰-۲-۶-۶-۱۱ صفحه ۵۳: برای جلوگیری از تمرکز تنش و اطمینان از توزیع مناسب بارها.
🔍 سؤال: شرط حداقلی نسبت سطح مقطع دیوارهای باربر بین دو طبقه متوالی در پانل‌های 3D چیست؟
✅ پاسخ: بر اساس بند ۳۱-۲-۶-۶-۱۱ صفحه ۵۳: نسبت سطح مقطع دیوارهای باربر طبقه پایین به بالا (بدون احتساب بازشوها) نباید کمتر از ۷۰٪ باشد.
📝 توضیح مهندس برتر: به عنوان مثال، اگر طبقه فوقانی ۱۰۰ مترمربع دیوار باربر دارد، طبقه زیرین حداقل باید ۷۰ مترمربع دیوار باربر داشته باشد.
🔍 سؤال: حداکثر طول مجاز کنسول در ساختمان‌های با پانل 3D چقدر است؟
✅ پاسخ: بر اساس بند ۳۲-۲-۶-۶-۱۱ صفحه ۵۴: احداث کنسول‌های بیش از ۱ متر مجاز نیست.
🔍 سؤال: حداقل پوشش بتن پاششی روی شبکه جوش‌شده یا میلگردها در دیوارهای 3D چقدر است؟
✅ پاسخ: بر اساس بند ۳۵-۲-۶-۶-۱۱ صفحه ۵۴: نباید کمتر از ۱۵ میلی‌متر باشد.
🔍 سؤال: ترتیب نصب پانل‌های سقفی نسبت به دیوارها در سیستم 3D چگونه است؟
✅ پاسخ: بر اساس بند ۴۰-۲-۶-۶-۱۱ صفحه ۵۴: نصب پانل‌های سقف باید قبل از اتمام بتن‌پاشی دیوارها انجام شود.
🔍 سؤال: حداقل فاصله الزامی بین پشت‌بند و شبکه جوش‌شده در پانل‌های سقفی چقدر است؟
✅ پاسخ: بر اساس بند ۴۱-۲-۶-۶-۱۱ صفحه ۵۴: ۲۰ میلی‌متر (پشت‌بند نباید به شبکه بچسبد).
🔍 سؤال: میزان خیز منفی الزامی در وسط دهانه تیرچه‌های سقف 3D چقدر است؟
✅ پاسخ: بر اساس بند ۴۲-۲-۶-۶-۱۱ صفحه ۵۴: نیم درصد طول دهانه (مثلاً برای دهانه ۵ متری، خیز منفی = ۲.۵ سانتیمتر).
🔍 سؤال: حداکثر فاصله مجاز بین شمع‌ها در تیرچه‌های بین پانل‌های سقفی چقدر است؟
✅ پاسخ: بر اساس بند ۴۳-۲-۶-۶-۱۱ صفحه ۵۴: ۱.۵ متر.
🔍 سؤال: مقایسه کنید: الزامات فاصله شبکه‌ها در پانل دیواری و سقفی 3D
✅ پاسخ: بر اساس بندهای ۱۵ و ۱۶-۲-۶-۶-۱۱ صفحه ۵۲:
• پانل دیواری: حداقل ۸۰ میلی‌متر
• پانل سقفی: حداقل ۱۰۰ میلی‌متر
📝 توضیح مهندس برتر: افزایش فاصله در سقف به دلیل بارهای تحمیل‌شده و نیاز به مقاومت خمشی بالاتر است.
🔍 سؤال: در صورت حذف دیوارهای باربر در طبقه همکف، شرط حداقلی سطح مقطع دیوارهای طبقه اول چیست؟ (جاهای خالی را پر کنید)
✅ پاسخ: بر اساس بند ۳۱-۲-۶-۶-۱۱ صفحه ۵۳: نسبت سطح مقطع دیوارهای باربر طبقه همکف به طبقه اول نباید کمتر از ۷۰٪ باشد.
🔍 سؤال: اگر در یک دیوار پانلی 3D به مساحت ۱۲ مترمربع، بخواهیم پنجره نصب کنیم، حداکثر مساحت مجاز بازشو چقدر است؟ (محاسبه عملی)
✅ پاسخ: بر اساس بند ۲۶-۲-۶–۱۱ صفحه ۵۳: حداکثر ۳۳٪ × ۱۲ = ۳.۹۶ مترمربع است.
🔍 سؤال: ابعاد جعبه آزمایشی چوبی یا فلزی برای آزمون پیش از بتن‌پاشی در ساختمان‌های نیمه‌پیش‌ساخته با پانل سه‌بعدی چقدر باید باشد؟
✅ پاسخ (بند 1-44-2-6-6-11 – صفحه 55): ۶۰۰ × ۶۰۰ × ۱۰۰ میلی‌متر
🔍 سؤال: شرایط پذیرش مقاومت فشاری بتن پس از پاشش در پانل‌های سه‌بعدی چیست؟
✅ پاسخ (بند 5-44-2-6-6-11 – صفحه 55):
• میانگین مقاومت فشاری سه مغزه ≥ ۰٫۸۵ مقاومت مشخصه طرح
• مقاومت هر مغزه ≥ ۰٫۷۵ مقاومت مشخصه طرح
🔍 سؤال: آیا استفاده از مصالح برگشتی بتن‌پاشی در پانل‌های باربر مجاز است؟
✅ پاسخ (بند 45-2-6-6-11 – صفحه 55): خیر، استفاده مجدد از مصالح برگشتی بتن‌پاشی در پانل‌های باربر مجاز نیست.
مبحث 11 مقررات ملی ساختمان (طرح و اجرای صنعتی ساختمان ها) بخش ٦-١١ الزامات فنی و اجرایی تعدادی از روش های ساخت صنعتی
🔍 سؤال: آیا اجرای دستی بتن‌پاشی در پانل‌های سه‌بعدی مجاز است؟
✅ پاسخ (بند 46-2-6-6-11 – صفحه 55): خیر، استفاده از روش‌های دستی مجاز نیست.
🔍 سؤال: تعداد جعبه‌های آزمایشی مورد نیاز برای هر وضعیت بتن‌پاشی (افقی یا سربالا) و هر اپراتور چقدر است؟
✅ پاسخ (بند 2-44-2-6-6-11 – صفحه 55): حداقل یک جعبه آزمایشی برای هر وضعیت و هر اپراتور الزامی است.
🔍 سؤال: نحوه آماده‌سازی جعبه آزمایشی برای پانل‌های سه‌بعدی چگونه است؟
✅ پاسخ (بند 3-44-2-6-6-11 – صفحه 55): نیمی از جعبه باید مطابق شرایط واقعی دارای شبکه فولادی جوش‌شده باشد.
🔍 سؤال: تعداد نمونه‌های مغزه‌گیری از هر جعبه آزمایشی و ترکیب آن‌ها چگونه است؟
✅ پاسخ (بند 4-44-2-6-6-11 – صفحه 55): ۶ نمونه شامل: ۳ نمونه از ناحیه دارای شبکه فولادی و ۳ نمونه از ناحیه بدون شبکه.
🔍 سؤال: معیار تعیین تناوب استفاده از جعبه آزمایشی چیست؟
✅ پاسخ (بند 4-44-2-6-6-11 – صفحه 55): به‌ازای هر ۵۰ مترمکعب بتن‌پاشی یا هر ۵ روز عملیات اجرایی.
🔍 سؤال: آیا کاهش ضخامت بتن‌پاشی در پایین دیوار به دلیل نصب قرنیز مجاز است؟
✅ پاسخ (بند 48-2-6-6-11 – صفحه 56): خیر، کاهش ضخامت در هیچ شرایطی مجاز نیست.
🔍 سؤال: جهت بتن‌پاشی دیوارها در پانل‌های سه‌بعدی چگونه باید باشد؟
✅ پاسخ (بند 49-2-6-6-11 – صفحه 56): پاشش باید از پایین به سمت بالای دیوار انجام شود.
🔍 سؤال: فاصله نصب پشت‌بندهای افقی برای پایداری پانل‌های دیواری حین بتن‌پاشی چقدر است؟
✅ پاسخ (بند 52-2-6-6-11 – صفحه 56): ۸۰۰ تا ۱۰۰۰ میلی‌متر از لبه بالای دیوار
🔍 سؤال: الزام ثابت‌سازی پلی‌استایرن پانل‌های دیوار در حین بتن‌پاشی چیست؟
✅ پاسخ (بند 53-2-6-6-11 – صفحه 56): پانل‌ها باید به‌گونه‌ای مهار شوند که تحت فشار بتن جابجا نشوند.
🔍 سؤال: روش صحیح بتن‌پاشی در کنج‌ها چیست؟
✅ پاسخ (بند 51-2-6-6-11 – صفحه 56): پاشش باید در امتداد نیم‌ساز کنج انجام شود و اتمام عملیات در محل کنج مجاز نیست.
🔍 سؤال: سیستم تونلی در ساختمان‌های بتن‌آرمه درجا برای چه نوع سازه‌هایی استفاده می‌شود؟
✅ پاسخ (بند 1-7-6-11 – صفحه 59): فقط در ساختمان‌های انبوه‌سازی با دیوار باربر و سقف بتنی قابل استفاده است.
🔍 سؤال: مکانیزم خروج قالب‌های تونلی پس از بتن‌ریزی چگونه است؟
✅ پاسخ (بند 1-7-6-11 – صفحه 59): پس از گیرش اولیه بتن، قالب‌ها با فاصله گرفتن از جداره‌ها و حرکت افقی روی چرخ یا غلطک خارج می‌شوند.
🔍 سؤال: کاربرد اصلی جدول ۲-۶-۱۱ در مبحث یازدهم چیست؟
✅ پاسخ (صفحه ۵۸): برای تعیین رواداری‌های اجرایی در ساخت و نصب پانل‌های سه‌بعدی استفاده می‌شود.
🔍 سؤال: حداکثر ارتفاع مجاز خالص (بدون احتساب ضخامت سقف) در سیستم قالب‌های تونلی بتن‌آرمه درجا چقدر است؟
✅ پاسخ بر اساس بند ۵-۲-۷-۶-۱۱ صفحه ۵۹: حداکثر ارتفاع خالص ۳ متر مجاز است.
📝 توضیح مهندس برتر: این محدودیت برای حفظ پایداری سازه تحت نیروهای جانبی و جلوگیری از کمانش دیوارهای نازک در این سیستم اعمال شده است. ارتفاع بیش از این مقدار نیاز به محاسبات ویژه دارد.
🔍 سؤال: حداقل ضخامت مجاز دیوارها در هر طبقه برای سیستم قالب‌های تونلی چقدر است؟
✅ پاسخ بر اساس بند ۵-۲-۷-۶-۱۱ صفحه ۵۹: حداقل ضخامت ۱۵۰ میلی‌متر الزامی است.
📝 توضیح مهندس برتر: این ضخامت حداقلی برای تأمین مقاومت فشاری و برشی دیوارها و امکان اجرای صحیح میلگردها در نظر گرفته شده است.
🔍 سؤال: حداقل مقاومت فشاری بتن و تنش تسلیم فولاد در سیستم قالب‌های تونلی چقدر است؟
✅ پاسخ بر اساس بند ۸-۲-۷-۶-۱۱ صفحه ۶۰: بتن ≥ ۲۵ مگاپاسکال (نمونه استوانه‌ای) و فولاد ≥ ۴۰۰ مگاپاسکال.
📝 توضیح مهندس برتر: این مقادیر حداقلی برای تضمین رفتار داکتیل سازه در مناطق لرزه‌خیز و جلوگیری از گسیختگی شکننده تعیین شده‌اند.
🔍 سؤال: حداقل سطح مقطع اسمی دیوارهای سازه‌ای در هر جهت برای سیستم قالب‌های تونلی چقدر باید باشد؟
✅ پاسخ بر اساس بند ۶-۲-۷-۶-۱۱ صفحه ۶۰: حداقل ۳٪ سطح زیربنای طبقه.
📝 توضیح مهندس برتر: این نسبت برای تأمین سختی جانبی کافی و کنترل تغییرمکان‌های طبقه تحت نیروی زلزله الزامی است.
🔍 سؤال: نسبت حداقل سطح مقطع دیوارهای یک جهت به جهت دیگر در سیستم قالب‌های تونلی چقدر است؟
✅ پاسخ بر اساس بند ۷-۲-۷-۶-۱۱ صفحه ۶۰: دیوارهای یک جهت باید ≥ ۸۰٪ جهت دیگر باشند.
📝 توضیح مهندس برتر: این الزام برای جلوگیری از نامنظمی شدید در سختی جانبی و تمرکز تنش در دیوارهای غالب ضروری است.
🔍 سؤال: دو الزام اجرایی کلیدی برای سیستم قالب‌های تونلی در بتن‌ریزی یکپارچه دیوارها با سقف چیست؟
✅ پاسخ بر اساس بندهای ۱۳-۲-۷-۶-۱۱ و ۱۴-۲-۷-۶-۱۱ صفحات ۶۰–۶۱:
۱️⃣ تمهیدات فنی برای بتن‌ریزی یکپارچه
۲️⃣ پیش‌بینی تمهیدات نازک‌کاری و نماسازی در مراحل طراحی
📝 توضیح مهندس برتر: یکپارچگی اجرا باعث افزایش رفتار دیافراگمی سقف می‌شود و پیش‌بینی نماسازی از ترک‌های ثانویه جلوگیری می‌کند.
🔍 سؤال: حداکثر ارتفاع مجاز ساخت در سیستم بتن‌آرمه درجای یکپارچه در مناطق لرزه‌خیز ایران چقدر است؟
✅ پاسخ بر اساس بند ۱-۲-۷-۶-۱۱ صفحه ۵۹ (مشترک با سیستم تونلی): حداکثر تا ۵۰ متر از تراز پایه مجاز است.
📝 توضیح مهندس برتر: این محدودیت به دلیل افزایش تغییرمکان‌های جانبی در ارتفاع زیاد و نیاز به محاسبات ویژه برای سازه‌های بلندتر اعمال می‌شود.
🔍 سؤال: مزیت اصلی اجرای سیستم یکپارچه نسبت به روش‌های دیگر چیست؟
✅ پاسخ بر اساس بند ۸-۶-۱۱ صفحه ۶۱: افزایش سرعت اجرا به دلیل بتن‌ریزی همزمان تمام دیوارهای یک طبقه.
📝 توضیح مهندس برتر: این روش زمان‌بری قالب‌بندی مجزا را حذف کرده و یکپارچگی سازه را بهبود می‌بخشد.
🔍 سؤال: حداقل مقاومت فشاری بتن در سیستم یکپارچه چقدر است؟
✅ پاسخ بر اساس بند ۷-۲-۸-۶-۱۱ صفحه ۶۱: ۲۵ مگاپاسکال (نمونه استوانه‌ای).
📝 توضیح مهندس برتر: این مقدار حداقلی برای تحمل تنش‌های فشاری و برشی ناشی از بارهای ثقلی و جانبی در دیوارهای نازک ضروری است.
🔍 سؤال: در سیستم یکپارچه، سطح مقطع دیوارهای یک جهت نسبت به جهت مخالف چه نسبتی باید داشته باشد؟
✅ پاسخ بر اساس بند ۶-۲-۸-۶-۱۱ صفحه ۶۲: ≥ ۸۰٪ جهت دیگر.
📝 توضیح مهندس برتر: این الزام برای جلوگیری از پیچش نامتقارن سازه حین زلزله و توزیع مناسب سختی در پلان است.
🔍 سؤال: چه تمهیداتی برای بتن‌ریزی اطراف بازشوها در سیستم یکپارچه الزامی است؟
✅ پاسخ بر اساس بند ۱۱-۲-۸-۶-۱۱ صفحه ۶۲: رعایت روانی بتن با توجه به تراکم آرماتورها و جزئیات اجرایی.
📝 توضیح مهندس برتر: روانی مناسب از ایجاد حفره‌های هوای محبوس و نقاط ضعف در مناطق بحرانی اطراف بازشوها جلوگیری می‌کند.
🔍 سؤال: دو الزام نگهداری بتن در سیستم یکپارچه در شرایط جوی مختلف چیست؟
✅ پاسخ بر اساس بند ۱۵-۲-۸-۶-۱۱ صفحه ۶۲:
۱️⃣ تأمین شرایط مناسب عمل‌آوری در هوای سرد/گرم
۲️⃣ تمهیدات ویژه برای تماس با محیط‌های خورنده
📝 توضیح مهندس برتر: این تمهیدات از کاهش مقاومت ناشی از یخ‌زدگی، تبخیر سریع یا خوردگی آرماتورها جلوگیری می‌کند.
🔍 سؤال: تفاوت اصلی الزامات سطح مقطع دیوارهای سازه‌ای بین سیستم تونلی و یکپارچه چیست؟
✅ پاسخ بر اساس بندهای ۶-۲-۷-۶-۱۱ (ص۶۰) و ۵-۲-۸-۶-۱۱ (ص۶۲): هر دو سیستم حداقل ۳٪ سطح زیربنا در هر جهت و نسبت ۸۰٪ بین جهت‌ها را الزامی می‌کنند.
📝 توضیح مهندس برتر: با وجود تفاوت‌های اجرایی، الزامات حداقلی مقاومت جانبی در هر دو سیستم یکسان است زیرا هر دو از نوع دیوار باربر هستند.
🔍 سؤال: در سیستم یکپارچه، چگونه یکپارچگی سقف با دیوارهای فوقانی و تحتانی تأمین می‌شود؟
✅ پاسخ بر اساس بند ۱۳-۲-۸-۶-۱۱ صفحه ۶۲: بتن‌ریزی یکپارچه سقف با دیوارها در هر طبقه الزامی است.
📝 توضیح مهندس برتر: این یکپارچگی از ایجاد درز سرد بین اجزا جلوگیری کرده و عملکرد دیافراگم سقف را در انتقال نیروی زلزله بهبود می‌بخشد.
🔍 سؤال: چرا استفاده از سیستم یکپارچه در انبوه‌سازی توجیه اقتصادی دارد؟
✅ پاسخ بر اساس بند ۸-۶-۱۱ صفحه ۶۱: کاهش زمان اجرا، هزینه‌ها و بهبود کیفیت نهایی.
📝 توضیح مهندس برتر: یکسان‌سازی قالب‌ها و امکان تولید انبوه اجزا، هزینه‌های واحد را در پروژه‌های بزرگ کاهش می‌دهد.
🎯 آماده‌اید در آزمون نظام مهندسی ساختمان موفق شوید؟
✅ با هزاران فلش کارت کاملاً مطابق با مباحث مقررات ملی ساختمان، در بستر اپلیکیشن موبایل و کامپیوتر، آمادگی شما تضمین می‌شود.
🚀 هم‌اکنون پکیج موردنظر خود را دریافت کنید:
- 🏛️ معماری → دریافت پکیج کامل فلش کارت‌ها
- 🏗️ عمران → دریافت پکیج کامل فلش کارت‌ها
- ⚡ برق → دریافت پکیج کامل فلش کارت‌ها
- 🔧 مکانیک → دریافت پکیج کامل فلش کارت‌ها
💡 با این پکیج، مرور سریع و هدفمند کتاب های مقررات ملی، تسلط بر نکات کلیدی و موفقیت در آزمون به واقعیت تبدیل می‌شود!
