آموزش جامع نرم افزار Ansys WorkBench

بخش ها: ۲۶
مدت زمان:  ۹ ساعت و ۳۰ دقیقه
سطح: پیشرفته
مدرس: تالیف گروهی
کد فایل: ARN2610

تضمین کیفیت و گارانتی بازگشت هزینه  کیفیت این آموزش توسط مهندس برتر تضمین شده است. در صورت عدم رضایت از آموزش ۱۰۰ درصد مبلغ پرداختی به حساب بانکی شما بازگشت داده می شود.
تالیف گروهی  برنامه ریزی ، تدریس و باربینی فیلم ها توسط گروهی از اساتید و دانشجویان انجام میشود تا خطا های احتمالی را به حداقل برسانیم
دانلود آنی و ارسال سریع  فعال سازی لینک دانلود بلافاصله پس از ثبت سفارش / ارسال پستی به همراه کد رهگیری مرسوله در اولین ساعت اداری روز
به روز رسانی رایگان آموزش های جدیدی که به بسته اضافه می شود را به رایگان می توانید از پنل خود دانلود کنید
 مدرسین ، برنامه ریزی کنندگان ، بازبینی کننده گان بسته جامع Ansys workbench

مونا زمانی : دانشجو دکترا دانشگاه علوم تحقیقات رشته مهندسی مکانیک

سعید محمد زاده : فارغ التحصیل کارشناسی ارشد مهندسی مکانیک دانشگاه علم و صنعت

اکبر حسینی : فارغ التحصیل کارشناسی ارشد مهندسی مکانیک دانشگاه فردوسی مشهد

رضانوری : سرپرست ، ناظر و برنامه ریز اصلی گروه/ دانشگاه تربیت دبیر شهید رجایی تهران

پاسخ به سوالات

از مهمترین ویژگی های پاسخ سوالات کاربران و پشتیبانی علمی از آنها حتی بعد از گذشت یک سال است ! اگر سوالی در توان علمی ما باشد حتما به آن پاسخ می دهیم وگرنه به نمایش عمومی می گذاریم تا دیگر کاربران و اساتید پاسخ سوال شما را بدهند.

فایل اجرائی

در تمام فایل های که از سایت دریافت می کنید فایل اجرایی که در فیلم مشاهده می کنید وجود دارد و می توانید اطمینان حاصل کنید که حتما می توانید آموزش داخل فیلم را اجرا کنید.

Update

با توجه به سوالات و نظرات کاربران و برای بسته های جامع با فاصله زمانی مشخص آبدیت ارائه می شود و کاربران که حتی قبلا بسه را خریداری کرده اند می توانند از پنل کاربری خود فایل را دانلود کنند

انسیس (به انگلیسی: ANSYS) مخفف کلمات (ANalysis SYStems) یک نرم‌افزار مهندسی به کمک رایانه می‌باشد که محصول شرکت ANSYS Inc است و از دسته ابزارهای تحلیلی است که از روش اجزاء محدود (FEM) برای مدل‌سازی و تحلیل در آن استفاده می‌شود.

نرم‌افزار انسیس مهندسین و طراحان را قادر می‌سازد تا به راحتی بهینه‌سازی ساختاری، حرارتی، دینامیکی، تعادل وزنی و عملکردی و همچنین شبیه‌سازی‌های مُد ارتعاشی و ضریب اطمینان و ایمنی را در طرح‌هایشان به صورت مرحله به مرحله اعمال کنند.

ابزارهای پیش بینی شده در انسیس امکان تحلیل انواع مختلف سازه‌ها مانند قاب، مخزن، سد، پل … و اجزای سازه‌ای مانند اتصالات فولادی، اعضای فولادی یا بتنی، ایزولاتورها، … را به روش‌های مختلف فراهم ساخته است. از آن جمله می‌توان به تحلیل‌های استاتیکی، بارگذاری رفت و برگشتی، مودال، تاریخچه زمانی، طیفی و … اشاره کرد. برای شبیه‌سازی شرایط مختلف تکیه گاهی گزینه‌های متعددی به صورت شتاب، جابجایی، نیرو و یا لنگر با الگوهای مختلف در دسترس هستند که به طور ثابت یا متغیر با زمان قابل استفاده‌اند. همچنین مدل‌های رفتاری مختلفی از مصالح شکل پذیر و ترد مانند مدل‌های دو و چند خطی فولاد، مدل دراگر- پراگر و مدل شکست بتن در آن پیش بینی شده است که در حوزه رفتار غیر خطی بکار می‌روند.

Ansys نرم‌افزار قدرتمند و شبیه‌ساز ساده‌ای می‌باشد که قدرت توانایی یک طراحی معتبر و استاندارد را به طراحان و مهندسین می‌دهد تا ایده‌هایشان را بر روی صفحه کامپیوترهایشان پیاده کنند. در این نرم‌افزار از سیستم کارآمد و آسان اتوماسیونپایگاه داده‌ها استفاده می‌گردد و باعث کاربری بسیار آسان این نرم‌افزار گردیده که به گفته سازنده نرم‌افزار می‌تواند به قدری قدرتمند باشد که برای ۳۲ سال آینده جهت حل مشکلات طراحی مؤثر، مفید و قابل اعتماد واقع گردد.

با به کار بردن این نرم‌افزار مهندسین قادر به طراحی و تولید محصولاتی با کیفیت بهتر در زمانی کمتر خواهند بود. این نرم‌افزار مهندسین و طراحان را قادر می‌سازد تا به راحتی بهینه‌سازی ساختاری، حرارتی، دینامیکی، تعادل وزنی و عملکردی و همچنین شبیه‌سازی‌های مُد ارتعاشی و ضریب اطمینان و ایمنی را در طرح‌هایشان به صورت مرحله به مرحله اعمال کنند.

Explicit Dynamics

این تحلیل برای محاسبه پاسخ دینامیکی سازه به تنش های ناشی از انتشار امواج، ضربه و یا تغییرات شدید بارهای وابسته به زمان مورد استفاده قرار می گیرد. بررسی تاثیرات اینرسی و اثر متقابل اجسام در حال حرکت، جنبه های مهم این نوع تحلیل می باشند. همچنین این نوع تحلیل می تواند برای مدل سازی پدیده های مکانیکی که رفتار غیرخطی دارند، مورد استفاده قرار گیرد. این رفتار غیر خطی ممکن است ناشی از رفتار مواد (به عنوان مثال هایپر الاستیسیتی، پلاستیسیته، شکست)، تماس اجسام (به عنوان مثال برخورد با سرعت بالا) و یا تغییر شکل های هندسی (به عنوان مثال، کمانش و فروپاشی) باشد. این نوع تحلیل، پدیده هایی را که در زمانی کمتر از ۱ ثانیه رخ می دهند را به خوبی شبیه سازی می کند. برای پدیده هایی که در مدت زمان طولانی تری رخ می دهند بهتر است با استفاده از سیستم تحلیلTransient Structural مدل شوند.

Harmonic Response

در یک سازه هر بار متناوب پایدار یک پاسخ هارمونیک را تولید می کند. در واقع تحلیل هارمونیک برای تعیین پاسخ حالت دائمی (steady-state) یک سازه خطی که تحت بارهای متناوب سینوسی (هارمونیک) است، مورد استفاده قرار می گیرد. به این ترتیب شما را قادر می سازد که طرح خود را در برابر تشدید، خستگی و دیگر اثرات مضر ارتعاشات اجباری بررسی کنید. این تکنیک تحلیل، صرفا حالت دائمی ارتعاشات اجباری سازه را بررسی می کند و ارتعاشات گذرا که در آغاز تحریک رخ می دهد، در تحلیل هارمونیک بررسی نمی شود.

Steady-State Thermal

شما می توانید از این تحلیل برای تعیین درجه حرارت، گرادیان حرارتی، نرخ جریان حرارت و شار گرمايى در یک جسم در اثر بارهای حرارتی ثابت در واحد زمان، استفاده کنید. مهندسان اغلب برای ایجاد شرایط اولیه در تحلیل گذرای حرارتی ابتدا یک تحلیل حالت پایدار انجام می دهند. تحلیل حالت پایدار نیز می تواند بعد از آخرین مرحله از تحلیل گذرا حرارتی قرار گیرد که در آنجا همه تغییرات گذرا تقریبا ثابت شده اند.

Modal and Modal  SAMCEF

تحلیل مودال می تواند مشخصات ارتعاشی (مانند فرکانس های طبیعی و مد حالت متناظر با فرکانس های طبیعی مورد نظر) یک سازه و یا یک جزء از یک سیستم را تعیین کند. این تحلیل می تواند به عنوان آغاز و کمکی برای انواع دیگری از تحلیل مانند تشخیص اجسام بدون قید در تحلیل تماس و یا تعیین اندازهtime-step  در تحلیل Transient مورد استفاده قرار گیرد. علاوه بر این، نتایج تحلیل مودال ممکن است در شبیه سازهای دینامیک مانند armonic Response، Random Vibration و  Response Spectrum که از روش های بر هم نهی استفاده می کنند، مورد استفاده قرار گیرند. در ضمن فرکانس های طبیعی و شکل مدها از پارامترهای مهم در طراحی یک سازه برای شرایط بارگذاری دینامیک است. SAMCEF یک نرم افزار تحلیل به روش اجزاء محدود می باشد.

Transient Structural

شما می توانید یک تحلیل گذرا با استفاده از حلگر ANSYS Mechanical برای تعیین پاسخ دینامیکی یک سازه تحت بارهای وابسته به زمان انجام دهید و جابجایی، کرنش، تنش و نیروهای ایجاد شده در سازه، در واحد زمان را بدست آورید. زمانی که اثرات اینرسی و یا میرایی مهم باشد شما باید از این نوع تحلیل استفاده کنید، در غیر این صورت بجای آن می توانید از تحلیل استاتیک استفاده کنید.

Transient Thermal

این نوع تحلیل درجه حرارت و کمیت های حرارتی که در طول زمان متغیر می باشد را تعیین می کند. از موارد کاربرد این تحلیل می توان به بررسی فرآیند خنک کردن قطعات الکترونیک یا نحوه تغییر دما در عملیات حرارتی اجسام اشاره کرد. همچنین در مواردی که تنش های حرارتی ناشی از توزیع دما می تواند باعث شکست شود، توزیع درجه حرارت، به عنوان ورودی، برای ارزیابی تنش حرارتی، از یک تحلیل حرارتی گذرا به تحلیل استاتیک فرستاده می شود. بسیاری از مسایل انتقال حرارت مانند: نازل، بلوک موتور، مخازن تحت فشار، مسائل تماس سیال و سازه FSI (fluid-structure interaction) و بسیاری مسائل دیگر به کمک این تحلیل قابل انجام می باشند.

Response Spectrum

تحلیل Response Spectrum مشابه تحلیل Random Vibration است. با این حال، بر خلاف تحلیل ارتعاش تصادفی، پاسخ های ارائه شده از تحلیل طیف پاسخ به صورت قطعی حداکثر می باشند. برای یک تحریک وارد شده، محاسبه پاسخ حداکثر بر اساس طیف پاسخ ورودی و روش مورد استفاده برای ترکیب پاسخ مودال صورت می گیرد.

دوستانی که قبلا بسته را دریافت کرده اند می توانند به رایگان آموزش های جدید را از پنل خود دانلود کنند

تعداد مثال ها

تعداد دقیقه های آموزش

تعداد پشتیبانان

%

رضایت کاربران

◄ نحوه رسم خط با شیب
◄ نحوه مساوی کردن خطوط بر اساس یک خط مبنا
◄ رسم کمان
◄ نحوه مساوی کردن کمان ها بر اساس یک کمان مبنا
◄ حذف خطوط اضافه
◄ رسم خطوط مشابه با یک سطح به وسیله Offset
◄ خم زدن محل اتصال خطوط
◄ سه بعدی سازی
◄ نحوه اتصال پروژه ها به هم
◄ محل تفییر آلیاژ سازه
◄ المان بندی (Mesh)
◄ نحوه وارد کردن نیرو به سطح دلخواه جسم
◄ نحوه وارد کردن تنظیمات برای دیدن نتایج مربوط به تغییر حالت
◄ نحوه وارد کردن تنظیمات برای دیدن نتایج مربوط به استرس

شرح دوره

این آموزش یک آموزش مبنا برای یادگیری تحلیل های استاتیکی در Ansys است. یکی از مهمترین بحث های تحلیل در Ansys مدلسازی جسمی است که می خواهی تحلیل کنیم .بخش اول در design modeler وارد می شویم و بعد از ساخت یک مثلث متساوی الاضلاع به وسیله کمان های مساوی قسمت هایی از شکل را حذف می کنیم. سپس از دستور پرکاربرد offset برای ساخت قسمت داخلی استفاده می کنیم.یکی از اهداف اصلی این ویدیو فراگیری مدلسازی حرفه اجسام در Ansys است. در ادامه برای تحلیل وارد Mechanical شده تغییرات مکانی و تحلیل استرس را انجام می دهیم.

ویدیو معرفی بخش اول

◄ نحوه رسم خطوط افقی و عمودی
◄ اندازه گذاری بر روی خطوط اضافه
◄ نحوه حذف خطوط اضافه
◄ نحوه تبدیل به سطح به حجم با عمق خاص
◄ نحوه انتخاب یک سطح از حجم و اعمال قید ثابت بودن به آن
◄ نحوه انتخاب یک سطح از حجم و اعمال نیرو ramp به آن
◄ نحوه مشاهده تنش میانگین بر روی المان ها
◄ نحوه مشاهده تنش Unaveraged
◄ نحوه مشاهده تغییر حالت جسم
◄ تغییر جسم برای تغییر نقطه متمرکز شده مشاهده نتایج با تغییر هندسه
◄ تغییر مش بندی و ریز تر کردن مش بندی در نقطه تمرکز تنش

شرح دوره

یکی از مباحث مهم در طراحی قطعات توجه به تمرکز تنش در آنها است. تحلیل این پدیده در نرم افزار Ansys به راحتی انجام می پذیرد. ما در این آموزش تمرکز بر روی شناسایی نقطه تمرکز تنش و اصلاحات لازم هندسی بر روی جسم است. این پدیده در حجم هایی که سطح آنها تغییرات ناگهانی دارد بهتر دیده می شود. برای پیدا کردن تمرکز تنش نیاز هست که متوسط تنش بر روی المان ها و حداکثر تنش در ابتدا محاسبه شود. ما در ابتدا یک جسم که تغییر ۹۰ درجه در سطح دارد و مدلسازی و تحلیل می کنیم سپس همین جسم را با تغییر سطح ربع دایره مورد بررسی قرار می دهیم تاثیرتغییر هندسه بر روی  نقطه تمرکز تنش را مشاهده کنیم. یک تکنیک لازم برای تحلیل نقطه تمرکز تنش افزایش مش بندی در این نقطه هست. برای درک بهتر در قالب مثال این پدیده را بررسی می کنیم.

ویدیو معرفی بخش دوم

◄ نحوه رسم مکعب مستطیل
◄ نحوه رسم بیضی Oval
◄ نحوه افزایش مش بندی در سطح برخورد
◄ نحوه اعمال نیرو Force
◄ نحوه اعمال Fixed Support
◄ نحوه ساخت نیم استوانه
◄ نشان دادن نحوه فرو رفتن دو جسم در یکدیگر

شرح دوره

در این آموزش قصد تحلیل تماس دو جسم در دو حالت داریم. در حالت اول مشاهده خواهیم کرد که اعمال فشار از سطح بالا باعث تغییر فرم شکل بالایی خواهد شد. در مدلسازی دوم تغییر در شکل و با اعمال قید هایی که جلوگیری از تغییر فرم شکل اول کند باعث فرو رفتن جسم اول در جسم دوم می شود. در هر دو شکل به نوعی دستگاه پرس را داریم شبیه سازی می کنیم. برای این گونه تحلیل ها لازم است نحوه اعمال قید های fixed support و displacement و اعمال force و pressure حتما به طور صحیح وارد کرد.

ویدیو معرفی بخش سوم

◄ نحوه وارد کردن نقطه با داشتن مختصات آن
◄ نحوه اتصال نقاط به هم
◄ نحوه تعریف Line Body
◄ نحوه تعریف Cross Selection
◄ نحوه اعمال یک Cross Selection برروی Line Body
◄ نحوه اعمال قید Fixed Support نقاط پایه
◄ نحوه اعمال Line Pressure
◄ نحوه اعمال Force
◄ نحوه گزارش گیری از تحلیل

شرح دوره

همواره تحلیل سازه های سه بعدی از مسائل جذاب و پر کاربرد در مهندسی عمران و مهندسی مکانیک است. در این آموزش ابتدا تکنیک نقطه گذاری فضایی برای مدل کردن سازه را بررسی می کنیم. سپس نقطه ها را به هم وصل می کنیم و cross selection را به خطوط رسم شده نسبت می دهیم که می تواند دایره ای یا مربعی T شکل یا L شکل باشد. بعد از تمام مدل سازی در design modeler وارد بخش Mechanical و تحلیل شکل می شویم. نحوه مدل سازی پایه ها و وارد کردن نیرو و فشار با جهت دلخواه را بررسی و تغییر فرم سازه  رو مشاهده می کنیم.

ویدیو معرفی بخش چهارم

◄ استفاده از تکنیک نقطه گذاری فضایی
◄ نحوه اتصال نقاط به هم
◄ طراحی یک Cross Selection
◄ نحوه مربوط کردن Cross Selection به مدل
◄ اعمال Fixed Support
◄ اعمال Line Pressure
◄ نحوه اعمال Simply Supported
◄ بررسی نتایح
◄ دیدن نتایج به صورت انیمیشن

شرح دوره

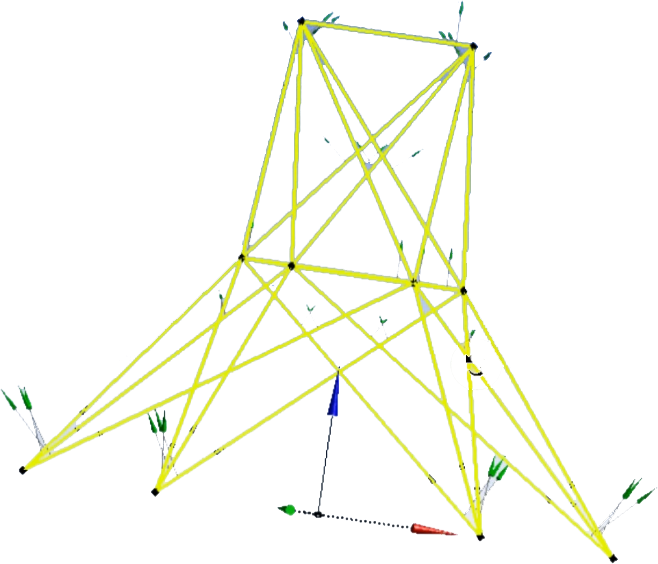

به دلیل اهمیت که تحلیل خرپا در مباحث استاتیکی دارد یک بخش جدا را برای مدلسازی و تحلیل خرپا در Ansys قائل شدیم. در این آموزش ابتدا تکنیک نقطه گذاری فضایی برای مدل کردن سازه را بررسی می کنیم. سپس نقطه ها را به هم وصل می کنیم و cross selection را به خطوط رسم شده نسبت می دهیم که می تواند دایره ای یا مربعی T شکل یا L شکل باشد. بعد از تمام شدن مدل سازی در design modeler وارد بخش Mechanical و تحلیل استاتیکی را بر روی شکل انجام می دهیم . نحوه مدل سازی پایه ها و وارد کردن نیرو و فشار با جهت دلخواه نکات مهمی است که در این آموزش بررسی می شود.

ویدیو معرفی بخش پنجم

◄ آشنایی با تحلیل مودال و پاسخ فرکانسی
◄ نحوه تنظیمات Ansys برای اتصال دو پروژه به یکدیگر
◄ نحوه تنظیمات مربوط به تغییر ساده و انتخاب آلومینیوم
◄ رسم تار گیتار با سطح مقطع دایره ای
◄ آشنایی با Cross Selection و تنظیمات مربوط به آن
◄ اعمال قید های Fixed Support بر روی Geometry
◄ نحوه تغییر ماده در Mechanical
◄ نحوه تغییر تعداد mod های پردازش
◄ نحوه پاسخ گیری تغییر حالت Deformation در حالت تحلیل مودال
◄ نحوه محاسبه فرکانس های طبیعی
◄ نحوه اعملا نیرو در پاسخ هارمونیکی Harmonic Response
◄ نحوه محاسبه پاسخ هارمونی و دیدن تغییر حالت
◄ نحوه گزارش گیری

شرح دوره

امروزه نیاز به سازه هایی با وزن کم و استحکام بالا بیش از پیش احساس می شود. از طرفی باید طراحی ها به گونه ای باشد تا با اعمال فشار یا نیرو باعث به وجود آمدن تشدید در آنها نشود. جعبه ابزار Modal مدل های طبیعی و فرکانس های طبیعی را محاسبه می کند و جعبه ابزار Harmonic Response پاسخ هارمونیکی دو اثر نیرو و یا فشار را محاسبه می کند و با مقایسه با نتایج جعبه ابزار Modal می توانیم از پدیده تشدید جلوگیری کنیم. در این مثال می خواهیم یک سیم تار را در Ansys شبیه سازی کنیم و سپس تحلیل مودال و پاسخ فرکانسی را بر روی آن انجام دهیم

ویدیو معرفی بخش ششم

◄ نحوه ساخت دو صفحه بر هم عمود با قطر خاص
◄ نحوه تنظیمات مربوط به ثابت سازی قسمت خاص
◄ نحوه اعمال نیرو به یک قسمت خاص
◄ نحوه تنظیمات مربوط به ناحیه تماس
◄ نحوه تنظیمات مربوط به اتصال جوش یا جسب
◄ نحوه تنظیمات مربوط به اتصال در حالت بدون اصطحکاک
◄ نحوه تنظیمات مربوط به اتصال در حالت با اصطحکاک و ضریب خاص
◄ توضیح در مورد انیمیشن در حالت اتصال دو قطعه به یکدیگر

شرح دوره

در این آموزش ابتدا به مدلسازی اتصال چسبی و جوش خورده به هم می پردازیم. برای تعریف اتصال در Ansys نیاز است که ناحیه Connections را به درستی معرفی می کنیم و قید های مسئله را به طور صحیح وارد می کنیم. بعد از بررسی این نوع اتصال به مدلسازی حالت بدون اصطحکاک و با اصطحکاک البته با ضرایب معلوم خواهیم رفت. همان طور که می دانید بحث اتصالات در Ansys بسیار گسترده است به همین منظور در آموزش های دیگر بسته جامع آموزش Ansys باز هم به سراغ اتصالات خواهیم رفت.

ویدیو معرفی بخش هفتم

◄ نحوه ساخت یک مستطیل در وسط صفحه
◄ اندازه گیری
◄ سه بعدی سازی و Extrude
◄ تغییر زاویه دید و ادامه طراحی در صفحه دیگر
◄ ساخت پایه قید تقویتی
◄ نحوه اضافه کردن ماده Add Material
◄ نحوه اعمال قید ثابت Fixed Support
◄ نحوه استفاده از فیلتر های انتخاب
◄ اعمال نیرو به یک سطح خاص
◄ نحوه گزارش گیری
◄ دیدن نتایج به صورت گرافیکی

شرح دوره

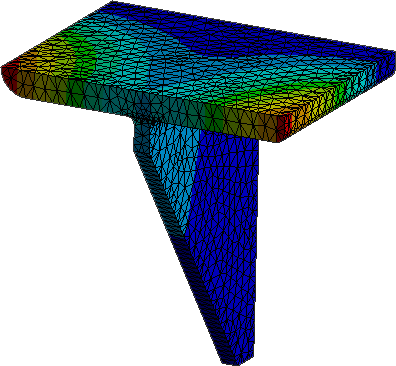

همواره تحلیل استاتیکی قید تقویتی برای مهندسین مکانیک و عمران بسیار مهم بوده است. این آموزش شامل دو بخش است بخش اول مربوط به مدلسازی است یعنی در محیط design modeler با تکنیک های مختلف قید تقویتی را طراحی می کنیم و در بخش دوم بر روی تحلیل استاتیکی حجم طراحی شده متمرکز میشویم در این آموزش بحث مدلسازی از بحث تحلیل برای ما در جایگاه مهمتری قرار میگیرد.در بخش دوم تحلیل در محیط mechanical انجام میگیرد. از قید fixed support برای مدلسازی قسمت جوش خورده استفاده می کنیم  و با اعمال  نیرو و فشار، نقاطی را که نیاز به تقویت بیشتر و یا تغییر طراحی است را مشخص می کنیم

ویدیو معرفی بخش هشتم

◄ نحوه تغییر واحد در Design Modeler
◄ نحوه متقارن سازی خطوط
◄ نحوه وارد کردن اندازه دقیق
◄ نحوه خم دادن به محل اتصال دو قطعه
◄ حذف خطوط اضافه
◄ سه بعدی و تغییر طول تیر
◄ نحوه تحلیل های چند گانه
◄ نحوه اعمال قید Fixed Support بر روی سطح
◄ اعمال نیرو
◄ تنظیمات مربوط به تحلیل Modal
◄ تنظیمات مربوط به تحلیل استاتیکی
◄ تنظیمات مربوط به هارمونیکی
◄ نحوه اعمال یک قید بر روی چند تحلیل
◄ تنظیمات حدود پاسخ فرکانسی
◄ تنظیمات تعداد مد های فرکانس طبیعی
◄ نحوه گزارش گیری با Frequency Response

شرح دوره

در این دوره قصد داریم بعد از مدلسازی یک تیر به تحلیل چند گانه آن بپردازیم. تحلیل استاتیکی، تحلیل مودال ، تحلیل هارمونیکی تحلیل های چند گانه ای هستند که در این آموزش بررسی می شوند. تحلیل های چند گانه سبب کاهش زمان و ارائه دید جامع تر به تحلیل و بهینه سازی طراحی است. ما در این آموزش ۶ فرکانس طبیعی تیر را بدست می آوریم سپس با وارد کردن نیرو به یکی از سطوح تیر پاسخ هارمونیکی را هم بدست می آوریم. با مقایسه این دو تحلیل می توان از ایجاد پدیده تشدید قطعات جلوگیری کنیم.در یک سازه هر بار متناوب پایدار یک پاسخ هارمونیک را تولید می کند. در واقع تحلیل هارمونیک برای تعیین پاسخ حالت دائمی (steady-state) یک سازه خطی که تحت بارهای متناوب سینوسی (هارمونیک) است، مورد استفاده قرار می گیرد. به این ترتیب شما را قادر می سازد که طرح خود را در برابر تشدید، خستگی و دیگر اثرات مضر ارتعاشات اجباری بررسی کنید. این تکنیک تحلیل، صرفا حالت دائمی ارتعاشات اجباری سازه را بررسی می کند و ارتعاشات گذرا که در آغاز تحریک رخ می دهد، در تحلیل هارمونیک بررسی نمی شود. این آموزش  برای افرادی است که می خواهند تحلیل چندگانه را در Ansys فرا بگیرند می تواند کمک کننده باشد.

ویدیو معرفی بخش نهم

◄ نحوه تغییر واحد در Design modeler
◄ نحوه متقارن سازی خطوط
◄ نحوه وارد کردن اندازه دقیق
◄ نحوه خم دادن به محل اتصال دو خط
◄ نحوه تغییر Geometry در Project shematic
◄ نحوه اعمال قید Fixed Support
◄ نحوه چند تیکه کردن یک سطح به روش Extrude
◄ اعمال Force به سطح های دلخواه جدا شده
◄ نحوه کار با Tabular data برای اعمال نیرو و در زمان های خاص
◄ توضیح درباره عملکرد تنظیم Initial time step
◄ توضیح درباره عملکرد تنظیم Minimum Time Step
◄ توضیح درباره عملکرد تنظیم Maximum Time Step
◄ نحوه تنظیمات برای نمایش گسسته و پیوسته نتایج

شرح دوره

یکی از مهمترین تحلیل هایی که می توان در Ansys انجام داد تحلیل حالت گذرا است. در تحلیل حالت گذرا ما می خواهیم تغییرات جسم را بلافاصله بعد از اعمال نیرو، فشار و … مشاهده می کنیم همان طور که می دانید در Static Structure فقط حالت پایان نمایش می دهید و برای دیدن  روند تغییرات اعمالی نباید از آن استفاده کرد.شما می توانید یک تحلیل گذرا با استفاده از حلگر ANSYS Mechanical برای تعیین پاسخ دینامیکی یک سازه تحت بارهای وابسته به زمان انجام دهید و جابجایی، کرنش، تنش و نیروهای ایجاد شده در سازه، در واحد زمان را بدست آورید. زمانی که اثرات اینرسی و یا میرایی مهم باشد شما باید از این نوع تحلیل استفاده کنید، در غیر این صورت بجای آن می توانید از تحلیل استاتیک استفاده کنید.

ویدیو معرفی بخش دهم

◄ نحوه تغییر واحد در Design modeler
◄ نحوه متقارن سازی خطوط
◄ نحوه وارد کردن اندازه دقیق
◄ نحوه خم دادن به محل اتصال دو خط
◄ نحوه تغییر Geometry در دو تحلیل متقارن
◄ معرفی و نحوه تنظیمات Analysis setting
◄ توضیح درباره عملکرد تنظیم Initial time step
◄ توضیح درباره عملکرد تنظیم Minimum Time Step
◄ توضیح درباره عملکرد تنظیم Maximum Time Step
◄ نحوه اعمال Force با استفاده از Tabular
◄ نحوه نمایش نتایج به صورت گسسته و پیوسته
◄ نحوه اعمال Displacemet
◄ تفاوت اعمال نیرو و جابجایی در تحلیل
◄ تحلیل نتایج

شرح دوره

مهمترین مبحث در یادگیری نرم افزار Ansys بحث مدلسازی است. در این آموزش می خواهیم حالت گذرا یک تیر در هنگام کشش و رها کردن را با هم بررسی کنیم. این کار به دو روش اعمال نیرو و اعمال قید جابجایی امکان پذیر است. ما هر دو روش را پیاده سازی می کنیم و کاربرد  وتفاوت هر کدام را بررسی می کنیم. سپس در قسمت تحلیل برای شبیه سازی درست به سراغ بررسی  تنظیمات Analysis settingمی رویم  تا حالت گذرا درست شبیه سازی شود.

ویدیو معرفی بخش یازدهم

◄ انتخاب یک ماده فلزی به عنوان ماده اصلی
◄ رسم یک صفحه یک متر در یک متر
◄ حجم دادن به صفحه
◄ اضافه کردن قید های مربوط به دما
◄ دیدن کانتور های دما
◄ تنظیمات حل مساله
◄ نتایج تحلیل در حالت گذرا
◄ تنتایج تحلیل در حالت گذرا

شرح دوره

Transient thermal , steady-state Thermal جعبه ابزار هایی هستند که شما می توانید از این برای تعیین درجه حرارت، گرادیان حرارتی، نرخ جریان حرارت و شار گرمايى در یک جسم در اثر بارهای حرارتی ثابت در واحد زمان، استفاده کنید. مهندسان اغلب برای ایجاد شرایط اولیه در تحلیل گذرای حرارتی ابتدا یک تحلیل حالت پایدار انجام می دهند. تحلیل حالت پایدار نیز می تواند بعد از آخرین مرحله از تحلیل گذرا حرارتی قرار گیرد که در آنجا همه تغییرات گذرا تقریبا ثابت شده اند. این نوع تحلیل درجه حرارت و کمیت های حرارتی که در طول زمان متغیر می باشد را تعیین می کند. از موارد کاربرد این تحلیل می توان به بررسی فرآیند خنک کردن قطعات الکترونیک یا نحوه تغییر دما در عملیات حرارتی اجسام اشاره کرد. همچنین در مواردی که تنش های حرارتی ناشی از توزیع دما می تواند باعث شکست شود، توزیع درجه حرارت، به عنوان ورودی، برای ارزیابی تنش حرارتی، از یک تحلیل حرارتی گذرا به تحلیل استاتیک فرستاده می شود. بسیاری از مسایل انتقال حرارت مانند: نازل، بلوک موتور، مخازن تحت فشار، مسائل تماس سیال و سازه FSI (fluid-structure interaction) و بسیاری مسائل دیگر به کمک این تحلیل قابل انجام می باشند. ما در این آموزش قصد داریم تا حالت پایدار و حالت گذرا را برای یک صفحه فلزی بررسی می کنیم.

ویدیو معرفی بخش دوازدهم

◄ نحوه تغییر واحد در Design modeler
◄ نحوه متقارن سازی خطوط
◄ نحوه وارد کردن اندازه دقیق
◄ نحوه خم دادن به محل اتصال دو خط
◄ نحوه تغییر Geometry در دو تحلیل متقارن
◄ معرفی و نحوه تنظیمات Analysis setting
◄ توضیح درباره عملکرد تنظیم Initial time step
◄ توضیح درباره عملکرد تنظیم Minimum Time Step
◄ توضیح درباره عملکرد تنظیم Maximum Time Step
◄ نحوه اعمال Force با استفاده از Tabular
◄ نحوه نمایش نتایج به صورت گسسته و پیوسته
◄ نحوه اعمال Displacemet
◄ تفاوت اعمال نیرو و جابجایی در تحلیل
◄ تحلیل نتایج

شرح دوره

Explicit dynamics این تحلیل برای محاسبه پاسخ دینامیکی سازه به تنش های ناشی از انتشار امواج، ضربه و یا تغییرات شدید بارهای وابسته به زمان مورد استفاده قرار می گیرد. بررسی تاثیرات اینرسی و اثر متقابل اجسام در حال حرکت، جنبه های مهم این نوع تحلیل می باشند. همچنین این نوع تحلیل می تواند برای مدل سازی پدیده های مکانیکی که رفتار غیرخطی دارند، مورد استفاده قرار گیرد. این رفتار غیر خطی ممکن است ناشی از رفتار مواد (به عنوان مثال هایپر الاستیسیتی، پلاستیسیته، شکست)، تماس اجسام (به عنوان مثال برخورد با سرعت بالا) و یا تغییر شکل های هندسی (به عنوان مثال، کمانش و فروپاشی) باشد. این نوع تحلیل، پدیده هایی را که در زمانی کمتر از ۱ ثانیه رخ می دهند را به خوبی شبیه سازی می کند. برای پدیده هایی که در مدت زمان طولانی تری رخ می دهند بهتر است با استفاده از سیستم تحلیلTransient Structural مدل شوند. ما در این آموزش قصد داریم تا برخورد سریع یک میله به یک صفحه مس و تغییر فرم ناشی از این ضربه را شبیه سازی کنیم.

ویدیو معرفی بخش سیزدهم

بخش اول:

۳۷:۰۰

◄ طراحی ستون های اصلی ساختمان
◄ نحوه کپی گیری از طرح اولیه
◄ نحوه اندازه گذاری دقیق
◄ توضیح در مورد Line Body
◄ توضیح در مورد Cross Section
◄ بررسی دیگر جزئیات مربوط به طراحی ساختمان
◄ نحوه اتصال پروژه به یکدیگر و استفاده از نتایج به صورت همزمان
◄ تفاوت تحلیل Response Spectrum و Harmonic Response
◄ اعمال Line Pressure و Force به سازه ساختمان
◄ شبیه سازی پایه های داخل بتن ساختمان
◄ دیدن نتایج به صورت تغییر حالت
◄ وارد کردن شتاب در یک جهت خاص با فرکانس خاص
◄ استفاده از Tabular Data
◄ مشاهده نتایج مربوط به مودال
◄ مشاهده نتایج حاصل از Response Spectrum
◄ مشاهده نتایج Static Structural
◄ تاثیر اتصال پروژه ها به یکدیگر

شرح دوره

یکی از امکانات جالب و مفید Ansys تحلیل های چندگانه است. در این ویدئو می خواهیم نحوه تحلیل چندگانه و نحوه استفاده از نتایج در یکدیگر را فرا می گیریم. در این آموزش قصد داریم تا تحلیل Respocse Spectrum را بررسی کنیم.تحلیل Response Spectrum مشابه تحلیل Random Vibration است. با این حال، بر خلاف تحلیل ارتعاش تصادفی، پاسخ های ارائه شده از تحلیل طیف پاسخ به صورت قطعی حداکثر می باشند. برای یک تحریک وارد شده، محاسبه پاسخ حداکثر بر اساس طیف پاسخ ورودی و روش مورد استفاده برای ترکیب پاسخ مودال صورت می گیرد. همچنین نکته مهم این آموزش نحوه مداسازی سه بعدی اسکلت ساختمان در Ansys است که می تواند راهگشای تحلیل ها و مدلسازی ها در دیگر مثال ها هم قرار گیرید. همچنین تغییر حالت ساختمان در اثر اعمال فرکانس های طبیعی ۵ و ۶ را نیز می توانیم با هم ببینیم.

ویدیو معرفی بخش چهاردهم

◄تغییر واحد ها
◄تعیین ضخامت تحلیل
◄تعیین نوع اتصال
◄استفاده از Remote Pointe
◄استفاده از قید Remote Displacement
◄تعیین نوع چرخش
◄تعیین نوع نتایج خروجی
◄استفاده از Probe
◄استفاده از Moment Reaction
◄تعیین گشتاور مورد نیاز چرخ

شرح دوره

در مکانیزم یک پرس دستی ۲۵۰۰ نیوتنی چرخ دنده ای وجود دارد که باید بتوان نیروی ۲۵۰۰N را منتقل کند. برای طراحی مکانیزم پرس باید گشتاور مورد نیاز چرخ دنده برای نیروی لازم بدانیم. چرخ دنده را بصورت دو بعدی و با مدل تنش صفحه ای با ضخامت mm12 حل می کنیم. برای محاسبه گشتاور چرخ-دنده، نیرو را اعمال خواهیم کرد سپس گشتاور را از حل به دست می آوریم. برای مقید کردن پرخ دنده به جای Fixed Support از قید Remote Displacement استفاده می کنیم پون در این نوع قید علاوه بر حرکت خطی امکان پرخش نیز وجود دارد.

ویدیو معرفی بخش پانردهم

◄برش زدن حجم با Slice
◄Suppress Body  کردن حجم ها
◄تبدیل حجم ۳ بعدی به دو بعدی
◄تبدیل آنالیز از سه بعدی به دو بعدی
◄متقارن کردن مساله
◄تعیین نوع اتصال
◄اضافه کردن اصطکاک به مساله
◄ریزتر کردن مش بر روی محل برخورد
◄استفاده از Number of Division
◄استفاده از Beta Option
◄استفاده از Symmetry
◄سرور سازی حجم دو بعدی
◄دو مرحله ای کردن تحلیل
◄استفاده از Tabular Data
◄تحلیل نتایج

شرح دوره

در Mechanical می توان مسئله تماس سه بعدی را توسط تقارن حول محور به صورت دو بعدی تحلیل کرد و زمان مدل سازی و محاسبات را کاهش و دقت و همگرایی را افزایش داد.
شرایط تقارن عبارتند از:
هندسه تقارن مثل سیلندر
بارگذاری تقارن مثل فشار یکنواخت درون لوله
شرط مرزی تقارن مثل قید جابجایی یکنواخت روی سطح مقطع
این تمرین شامل یک سیلندر سه بعدی است که از داخل تحت فشار و نیروی کششی قرار گرفته است. با تبدیل مدل سه بعدی به مدل دو بعدی متقارن، سیلندر را تحلیل خواهیم کرد. توجه کنید که هر سه شرط تقارن در این تمرین برقرار است چرا مه شکل سیلندر متقارن است. بارگذاری به صورت فشار یک نواخت متقارن و قید Roller روی یک طرف سیلندر اعمال شده است.

ویدیو معرفی بخش شانزدهم

◄تعیین نتیجه گیری مدل
◄انتخاب تمام سوراخ ها با استفاده از ویژگی Size
◄استفاده از فیلتر در انتخاب سطوح
◄مدلسازی نیروی چرخشی برای اعمال پیچ
◄جابجای سیستم مختصات
◄تعییر دادن سیستم مختصات از کارتزین به استوانه
◄اعتبار سنجی حل مساله

شرح دوره

هدف از این تمرین،استفاده از چندین روش مختلف برای ایجاد Named Selection است که بتوان از آن برای تنظیم شرایط مرزی نشان داده شده در شکل استفاده کرد. دو سوراخ انتهایی مدل برای اعمال شرط Fixed استفاده خواهند شد و روی یکی از سوراخ های باقیمانده ید جابجایی شعاعی (Radial Displacement) اعمال می شود تا بتوان اثر پیجی را که به آن فشار وارد می کند،شبیه سازی کرد.

ویدیو معرفی بخش هفدهم

◄تعیین Remote point
◄تعیین load point
◄تعیین Remote condition
◄تعیین جرم اتومبیل Mass
◄تعیین جهت گرانش زمین
◄بررسی تعییر حالت
◄تحلیل نتایج

شرح دوره

هدف از این تمرین،تحلیل پایه جک بالابر اتومبیل است. مکانیز قبلا ایجاد شده است به همین جهت قطعات اضافی رادر نظر نگرفته و فقط قطعه پایه را بررسی می کنیم. وزن اتومبیل به صورت Point Mass در نظر گرفته می شود. همچنین فرض میکنیم نیروهای جانبی روی جک اعمال می شوند که آن ها را با استفاده Remote Force اعمال خواهیم کرد.

ویدیو معرفی بخش هجدهم

◄استفاده از فیلتر برای Named selection با استفاده از مختصات
◄استفاده از Beam
◄تعیین صخامت Beam
◄تنظیمات Object Generator
◄اعمال نیرو با Components
◄بررسی نیروهای Reaction
◄استفاده از Beam Probe
◄خروجی گرفتن نتایج با Excel

شرح دوره

این تمرین شامل دو صفحه جدا از هم با فاصله ۴۵mm است.هر صفحه ۱۲ سوراخ داردکه توسط اتصالات میله ای (BeamConnection) به یکدیگر متصل شده اند.به جای ایجاد ۱۲ اتصال میله ای جداگانه, ابتدا یک میله ایجاد کرده سپس با استفاده
از Object Generatorباقی میله ها را ایجاد می کنیم.

ویدیو معرفی بخش نوزدهم

◄بررسی ناحیه Bonded
◄تعیین اتوماتیک ناحیه های تماس
◄اسم گذاری اتوماتیک محل های تماس
◄تعیین نوع موتناژ
◄استفاده از قید cylinder support
◄بررسی نیرو های Reaction
◄اعتبار سنجی حل مساله

شرح دوره

هدف از این تمرین استفاده از Joints به جای Contact برای اتصال برخی قطعات در مدل مونتاژی است.Joints گزینه راحت تری نسبت به Contact محسوب می شود.چهار قطعه مونتاژی مطابق شکل، توسط Contact به یکدیگر متصل شده اند.

ویدیو معرفی بخش بیستم

◄استفاده از Remote point
◄استفاده از Constraint Equation Worksheet
◄ارتباط دو قسمت با معادله
◄بررسی نحوه معادله نویسی
◄بررسی تغییر فرم زیاد Larye deftection
◄تحلیل نتایج

شرح دوره

در این مدل یک دکمه قلاب است که اغلب برای چفت کردن اجزا به یکدیگر در قطعات مونتاژ استفاده می شود.هدف این تمرین،ایجاد قید گذاری به صورت معادله است تا بتوان جابجایی در جهت X پرس می شود،شبیه سازی کرد. برای این کار فقط قطعه قلاب مدل می شود.

ویدیو معرفی بخش بیست و یکم

◄تعیین اتصالات به صورت Friction less
◄تعییر شعاع میله Beam
◄تعیین reference
◄تعیین mobile
◄اعمال Force
◄تعیین Remote force
◄تعیین week spring
◄تحلیل استرس Von-mises
◄تحلیل نتایج
◄استفاده از Beam Connections

شرح دوره

این تمرین شامل یک فلنج متشکل از دو قطعه است.از طریق بست،قطعات به یکدیگر متصل نگه داشته شده اند اما مدل نشده اند.به جای این بست ها از ویژگی Beam در Mechanical برای شبیه سازی آن ها استفاده خواهیم کرد.سپس با استفاده ازRemote Forct نیروی سازه ای که خط اثر آن از فلنج فاصله دارد اعمال می شود.فرض میکنیم که پایه به قطعات بزرگ تر مونتاژ شده، ثابت شده است. برای شبیه سازی بست ها از ویژگی Body to Body استفاده خواهد شد و در نهایت یک نیروی Remote load X=1000N روی سطح فلنج در مکان Z=100mm اعمال می شود.

ویدیو معرفی بخش بیست و دوم

◄بررسی اتصال No separation
◄بررسی اتصال Bonded
◄بررسی اتصال Friction less
◄تنظیمات تحلیل چند مرحله ای
◄بررسی قید Bolt pretension
◄استفاده از Tabulor data
◄اعمال نیرو Force
◄اعمال pressure
◄استفاده از Legend
◄تحلیل نتایج

شرح دوره

هدف از این تمرین انجام یک تحلیل چهار مرحله ای روی یک بست لوله است که در شکل ۲۱۳-۲ نشان داده شده است. در مرحله اول روی پیج بارگذاری پیش تنش اعمال می شود سپس در مرحله دوم تا چهارم قفل می شود.طی مرحله سوم،فشار و در مرحله چهارم نیروی محوری روی لوله اعمال شوند.

ویدیو معرفی بخش بیست و سوم

◄اعمال Force
◄اعمال نیروی کششی
◄اعمال نیرو
◄اعمال مش بندی درشت
◄بررسیElement Quality
◄حل مساله
◄اعمال مش بندی درشت
◄بررسی Element quality
◄بهبود مش بندی
◄استفاده از Extent to limits
◄کوچک کردن مش بندی
◄حل مساله
◄تحلیل نتایج

شرح دوره

در این تمرین قطعه ای را با مش های متفاوت تحلیل و مقایسه می کنیم تا اثر تغییرات مش روی کیفیت نتایج را مشاهده نماییم.قطعه تحت اثر هر دو بارگذاری کششی و خمشی قرار دارد، ناحیه مورد نظر ما قسمت تار عنکبوتی داخلی قطعه است.

ویدیو معرفی بخش بیست و چهارم

◄تحلیل پارامتری
◄تعیین ضخامت
◄تعیین جرم
◄متصل کردن پارامتر ها به Workbench
◄تعیین اتوماتیک اتصالات
◄بررسی element size
◄کوچک کردن مش بندی
◄تعیین محل اعمال نیرو و نقطه ثابت مساله
◄بررسی استرس
◄حل پارامتری در محیط Workbench
◄رسم نمودار های تغییرات
◄استفاده از نمودار ها برای بهینه سازی
◄تحلیل نتایج
◄مقایسه نمودار ها

شرح دوره

هدف از این تمرین تحلیل پارامتری یک نگهدارنده با استفاده از محیط Parameter است.به همین منظور ضخامت های مختلفی از نگهدارنده را برای تحمل نیروی ۲۰N مورد بررسی قرار می دهیم.

ویدیو معرفی بخش بیست و پنجم

◄بررسی مش بندی
◄استفاده از Extend to limits
◄اعمال قید Compression only
◄استفاده از Named selection
◄بررسی انتخاب تمام پیچ ها
◄تحلیل نتایج
◄استفاده از Sub modeling
◄اعمال load impact
◄استفاده از مش بندی Hex dominat
◄مقایسه دو تحلیل
◄رسم نمودار های تغییرات
◄مقایسه دو تحلیل با Path نتیجه گیری

شرح دوره

یک محفظه نگهدارنده پمپ که دارای هشت سوراخ برای پیچ ها و یک سوراخ برای شفت می باشد. تحت فشارر ۱۰۰۰Pa در داخل و یک نیروی محوری ۱۰۰N در سوراخ شفت می باشد. برای تحلیل تنش ابتدا کل مدل را با مش بندی درشت حل می کنیم. انتظار می رود که تمرکز تنش در سوراخ پیچ ها وجود داشته باشد لذا برای حل دقیق تر فقط قسمتی از مدل کامل که یکی از سوراخ ها در آن قرار گرفته است از مدل کامل جدا کرده و به صورت جداگانه و با مش بندی ریزتر تحلیل می کنیم.

ویدیو معرفی بخش بیست و ششم

16 دیدگاه

  1. ms.salajegheh

    این اموزش ها با چه ورژن از انسیس ساخته شدن ؟ فایل های زمیمه شده با ورژن ۱۶٫۲ انسیس خانده نمی شوند

    پاسخ
    • مهندس برتر

      سلام حداقل ورژن باید ۱۷ باشد

      پاسخ
  2. ms.salajegheh

    با سلام من چگونه می توانم آموزش های جدید رو بگیرم ؟ بسته کامل انسیس رو خریداری کردم اما آموزش های جدید رو ندارم

    پاسخ
    • مهندس برتر

      سلام از منو پایین سایت وارد فضای کاربری بشید قسم های جدید را دانلود کنید

      پاسخ
  3. فرزاد منادی

    سلام
    لطفا تحلیل تاریخچه زمانی را در انسیس توضیح دهید که چگونه میتوان وارد انسیس کرد ؟

    پاسخ
    • مهندس برتر

      با سلام
      فصل ۱۰ : تحلیل حالت گذرا در اثر ضربه در Ansys
      را مشاهده بفرمایید

      پاسخ
      • فرزاد منادی

        سلام در ورک بنچ را میفرمایید ؟ اسم مورد بحث چیست؟

        پاسخ
        • مهندس برتر

          سلام بله آموزش workbench فصل ۱۰ : تحلیل حالت گذرا در اثر ضربه در Ansys

          پاسخ
  4. محمد رحمانیان

    سلام. خسته نباشید من چگونه باید یک پنل کاربری در سایت شما ایجاد کنم

    پاسخ
    • مهندس برتر

      با سلام هنگام خرید و ثبت نام به صورت اتوماتیک پنل ساخته می شود

      پاسخ
  5. المیرا ستوده

    ممنون از آموزش کاملتون فقط اگه ممکنه به سوالی که منم گذاشتم با ویدئو پاسخ بدید تشکر

    پاسخ
  6. مصطفی

    با سلام. تشکر میکنم از سایت مفیدتون.
    من خیلی وقته منتظر فیلمهای آموزشی انسیس ورکپینچ هستم. ضمنا مباحث سیالاتی رو هم به آموزش اضافه کنید. خیلی بهتر میشه.

    پاسخ
    • مهندس برتر

      سلام ممنون از لطف شما برای مباحث سیالاتی به بسته آموزش جامع فلونئت در همین سایت مراجعه کنید
      Mohandesbartar.ir/frn2825

      پاسخ
  7. بهروز امینی

    سلام
    ویدئوها عالی بود. متشکرم

    پاسخ
    • saedi

      با سلام لطفا عوامل موثر بر جمع شدن ویا باز شدن حلقه های هستر زیس بدون تغییر نقاط ماکزیمم ومینیمم نمودار اعلام بفرمایید

      پاسخ
      • bartar

        با سلام برای پاسخ گویی به سوالات حتما باید بسته خریداری شده باشد هرچند جواب سوال به ایمیل شما ارسال شد

        پاسخ

ارسال دیدگاه

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
